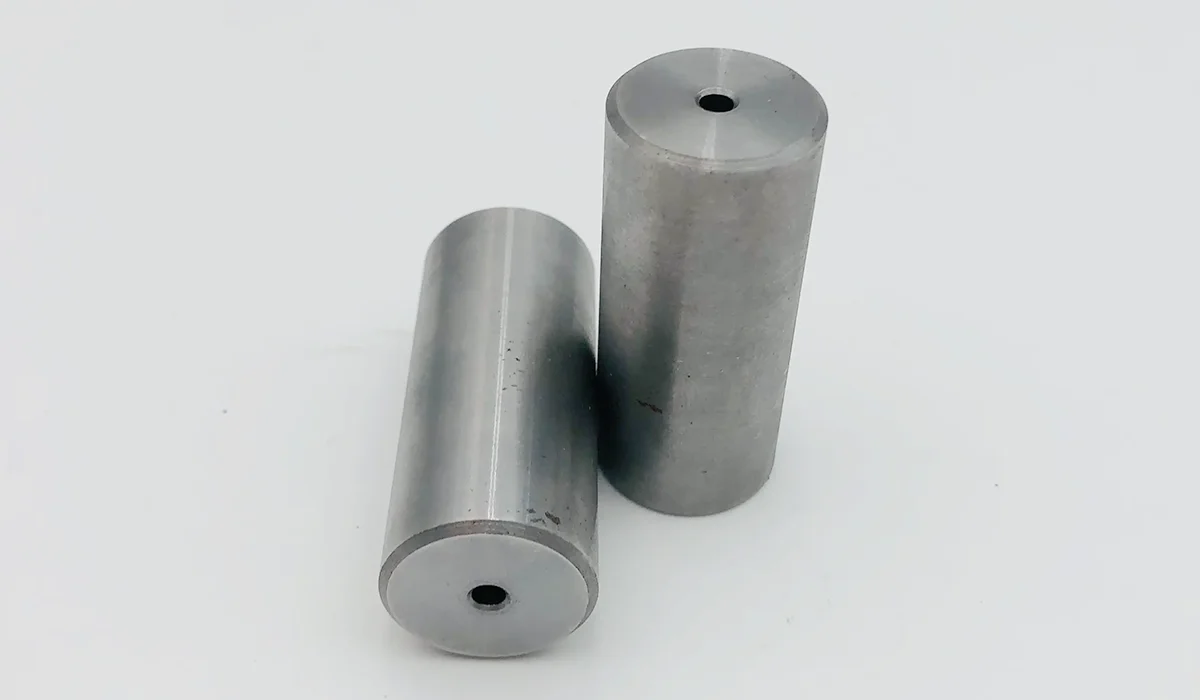

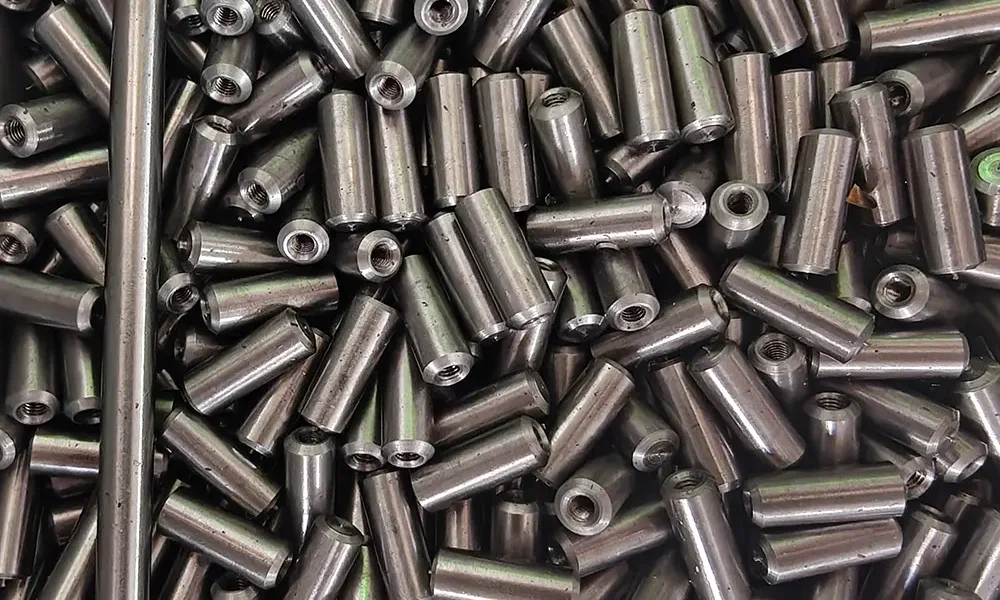

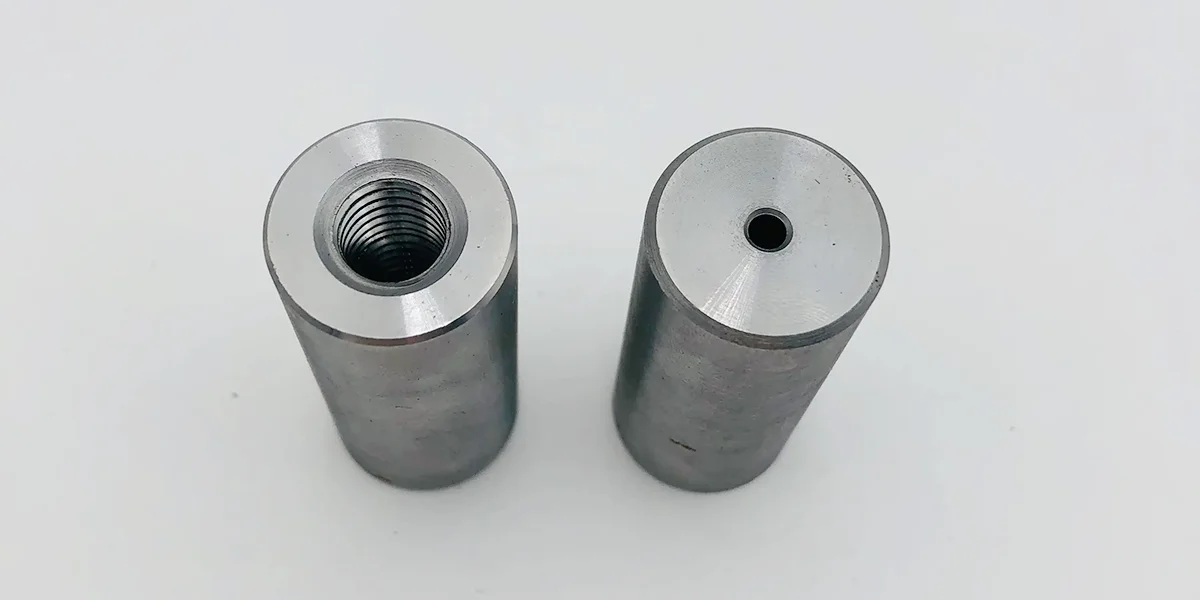

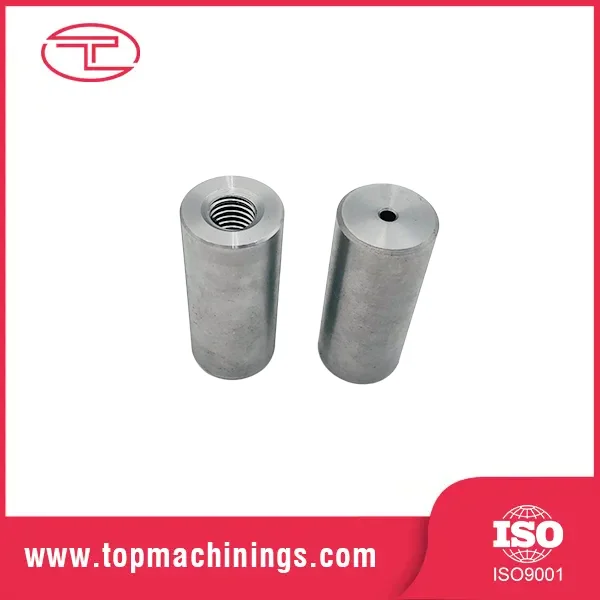

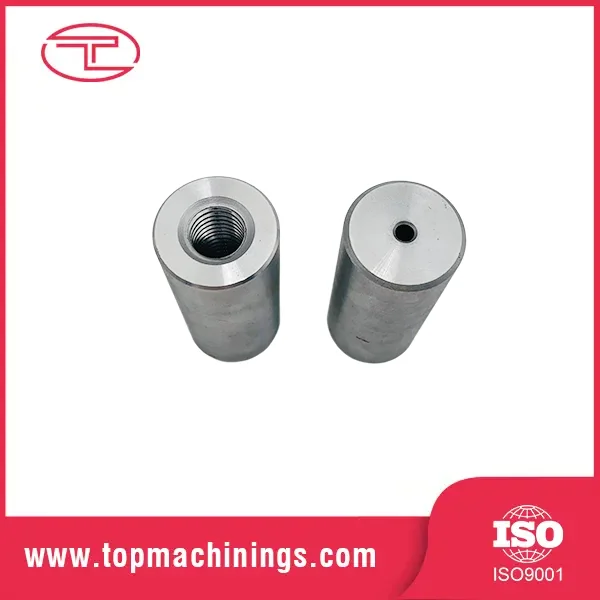

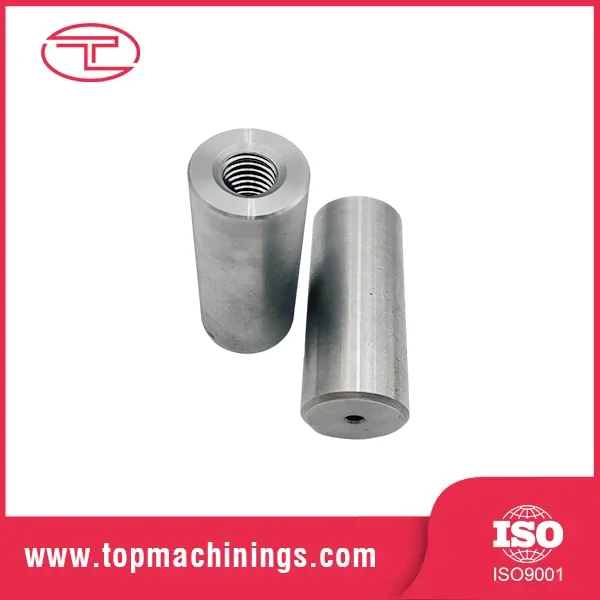

Bucșă filetată CNC de precizie

O bucșă filetată CNC de precizie este un manșon cilindric cu filete prelucrate cu precizie pe suprafața sa interioară sau exterioară. Gândiți-vă la aceasta ca la o „inserție filetată” care oferă unei componente o interfață de filet puternică, înlocuibilă, fără a prelucra filete direct în piesa de bază. Când o gaură filetată se înfășoară într-o carcasă moale din aluminiu - un mod clasic de defecțiune - bucșa este piesa care salvează ziua.

Există două familii principale: inserții filetate și bucșe cu manșon. Ambele cer același lucru de la atelierul de mașini: rotunjime, concentricitate și precizie a filetului măsurată în microni.

Materiale și configurații de filet

Oțel inoxidabil (SUS303/304/316): rezistență la coroziune pentru uz alimentar, marin și medical.

Oțel aliat (4140/1045): rezistență ridicată cu tratament termic pentru aplicații cu sarcini grele.

Alama (C3604/HPb59-1): prelucrabilitate excelentă și lubrifiere naturală pentru bucșe filetate CNC de precizie.

Aluminiu (6061-T6/7075): ușor pentru ansambluri aerospațiale și auto.

Forme de filet: filet metric (M3–M64), UNC/UNF, NPT și forme personalizate pe desen.

Clase: standard 6H/6g, clase de precizie 5H/4h pentru aplicații de interferență.

Filetul este tăiat cu filetare într-un singur punct sau frezare cu filet pe strunguri CNC, urmată de măsurarea diametrului pas. Pentru inserții prin presare, menținem diametrul exterior la ±0,005 mm, astfel încât bucșa să se așeze cu interferența corectă - suficient de slăbită pentru a fi instalată, suficient de strânsă pentru a nu se roti niciodată.

Specificațiile produsului

Aplicații tipice ale bucșelor filetate CNC de precizie

În calitate de producător și furnizor de bucșe filetate CNC de precizie, Tuoyuan Metal furnizează bucșe în vrac la preț direct din fabrică pentru:

Inserții filetate pentru carcase din aluminiu și plastic din automobile și electronice.

Manșoane de rulmenți și bucșe de uzură în pompe, cutii de viteze și transportoare.

Bucșe de localizare pentru jiguri, dispozitive de fixare și plăci de scule.

Componente hidraulice și pneumatice pentru cilindri.

Ansambluri pivotante de mobilă, aparate și echipamente.

Ansambluri ușoare aerospațiale și de apărare.

Caz real

Studiu de caz: Bucșe din alamă filetate CNC de precizie personalizate

Industrie: Electronice și echipamente electrice

Material: alama C36000

Proces: strunjire CNC elvețiană, filetare și frezare hexagonală

Un producător american de componente electronice avea nevoie de bucșe filetate CNC de precizie personalizate pentru a servi ca inserții anti-rotație în carcasele din plastic. Piesele au necesitat finisaj fără bavuri pentru a asigura asamblarea șuruburilor fără efort fără a deteriora carcasa din plastic. Folosind strunguri CNC elvețiene cu mai multe axe, am prelucrat bucșele din alamă cu filete curate și capete hexagonale precise într-o singură configurație. A fost implementat un proces amănunțit de curățare cu ultrasunete pentru a îndepărta toate așchii de metal, urmat de inspecție optică a firului 100%.

Procesul de producție

Fiecare bucșă începe cu o analiză de inginerie: echipa noastră analizează desenul sau proba 2D/3D, selectează calitatea materialului și programează traseele optime de scule. Pentru inserțiile filetate, parametrul critic este potrivirea prin interferență - calculăm OD exact pentru a garanta reținerea fără a suprasolicita piesa gazdă.

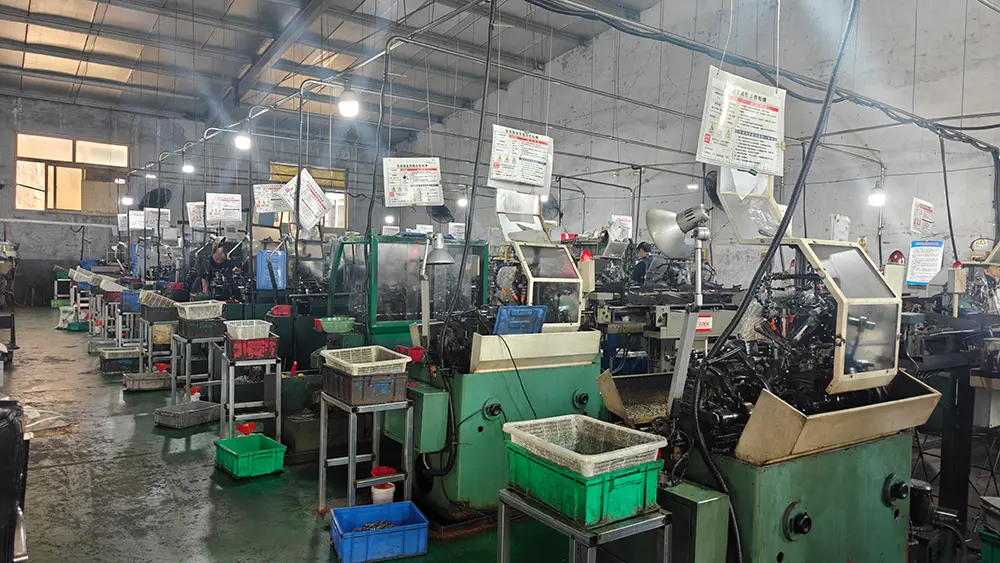

Prelucrarea rulează pe strunguri CNC automate de mare viteză cu alimentatoare de bare. Strunjirea, fațarea, canelarea, alezarea și filetarea sunt finalizate într-un singur ciclu de strângere, acolo unde este posibil - această abordare cu o singură configurare este cea care menține concentricitatea în intervalul de microni.

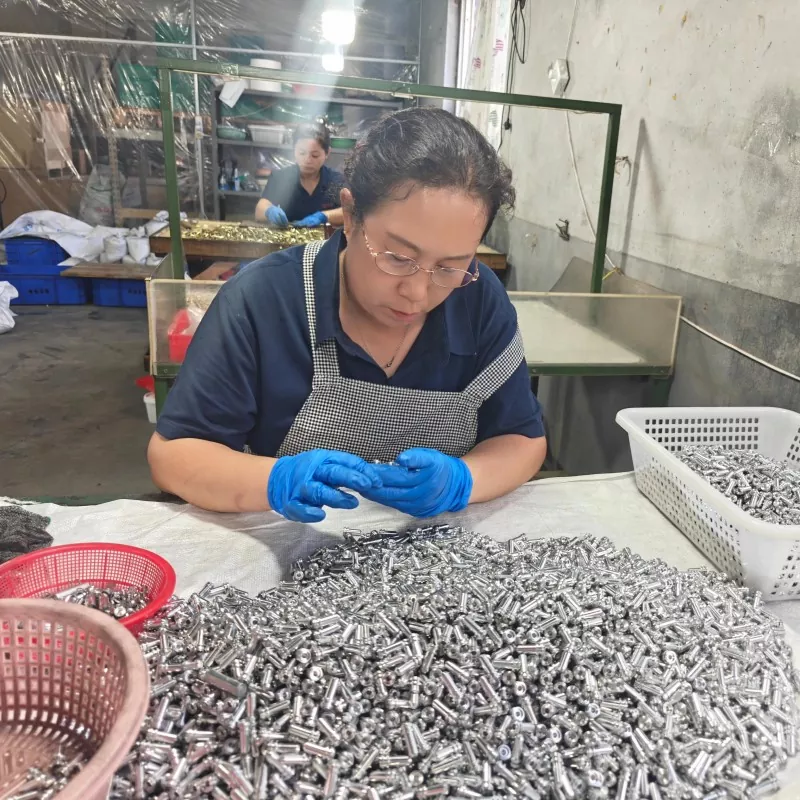

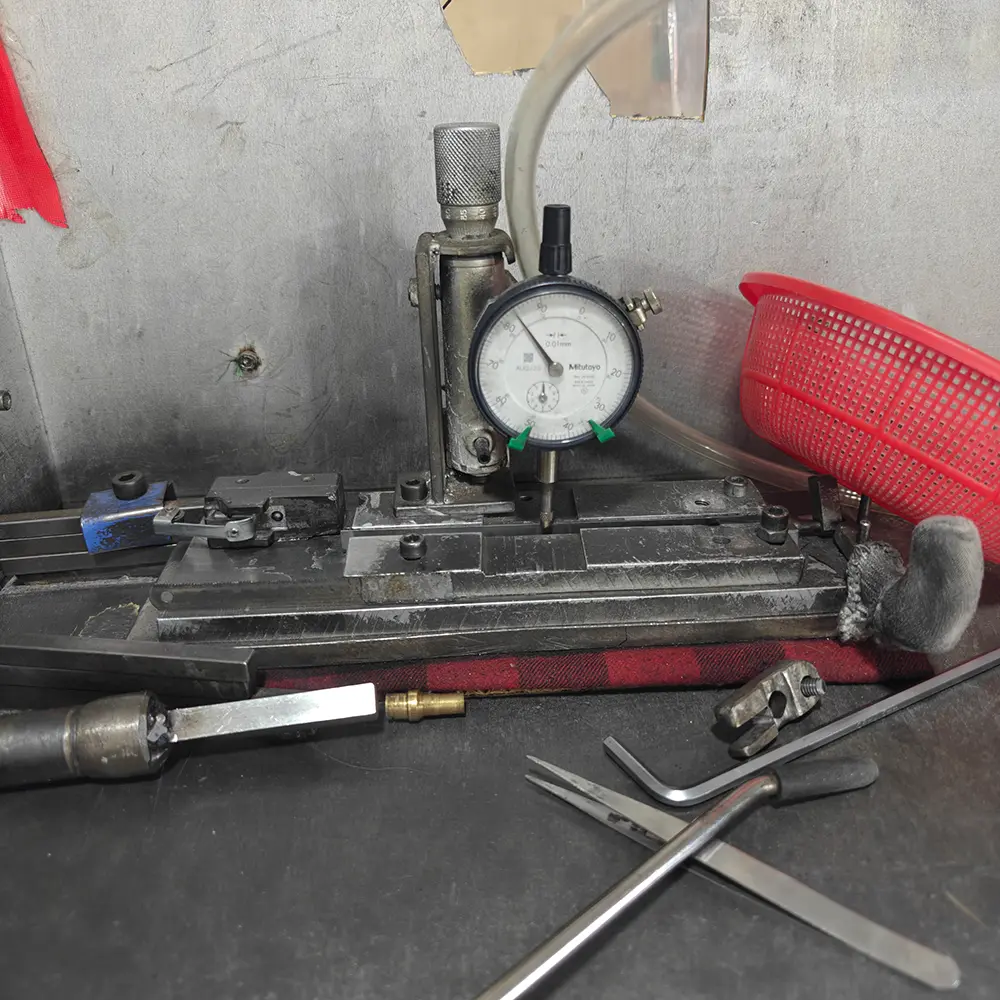

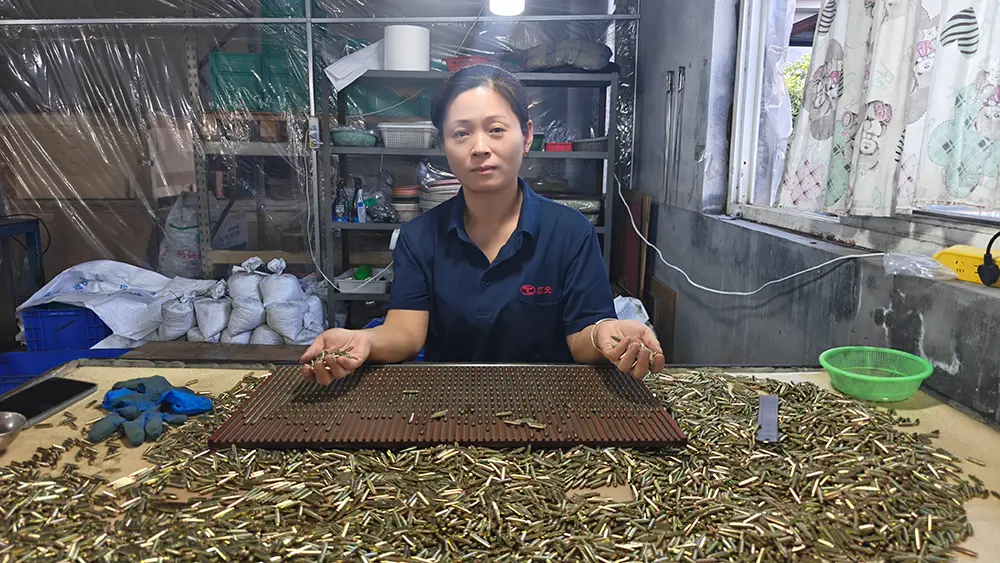

Filetarea este urmată de o inspecție de 100%: măsurarea dopului filetului/inelului, sortarea optică și verificarea CMM pe piesele eșantionate. Tratamentul de suprafață (zinc, oxid negru, nichel) este aplicat în liniile noastre interne înainte de ambalarea finală.

De ce să alegeți Tuoyuan Metal

Un deceniu de prelucrare de precizie Tuoyuan Metal are peste 10 ani de experiență în piese strunjite de precizie și componente prelucrate CNC, deservind clienți din peste 20 de țări cu o rată de achiziție repetă de 95%. Când comandați bucșe de la noi, lucrați cu un magazin care v-a rezolvat deja problema — de multe ori.

Bucșele sunt ambalate în hârtie anti-rugină, pungi de polietilenă și cutii de export sau cutii de lemn pe dimensiunea comenzii. Loturi mici se expediază prin expres (DHL/FedEx/UPS); Comenzile în vrac sunt expediate pe mare din portul Qingdao (FCL/LCL) sau transport aerian. Documentație: Factură comercială, Lista de ambalare, Conosament, Certificat de origine, Certificat de testare a materialelor. Pentru prețuri de precizie pentru bucșe filetate CNC, comenzi în vrac sau o cotație, contactați echipa noastră de export.

FAQ

Î1: Puteți prelucra bucșe din desenul sau proba mea?

A1: Da. Trimite-ne un desen 2D/3D (PDF, AI) sau o mostră fizică. Examinăm designul, confirmăm materialul și toleranțele și realizăm mostre de pre-producție pentru aprobarea dvs. înainte de producția în masă.

Î2: Ce toleranță puteți păstra pe fire?

A2: Clasele standard de filet 6H/6g conform ISO 965. Pentru aplicații de precizie, putem ține 5H/4h cu diametrul de pas verificat prin calibre calibrate. Spuneți-ne cerințele dvs. de clasă.

Q3: Cum garantați calitatea la comenzile mari?

A3: Inspecția primului articol cu ​​un raport complet, apoi măsurarea în proces și sortarea optică 100% pe dimensiunile finale. De asemenea, sprijinim inspecția terță parte înainte de expediere.

Î4: Puteți produce aceste bucșe filetate CNC de precizie la dimensiuni personalizate și pasuri de filet non-standard?

A4: Da, personalizăm complet diametrul exterior, lungimea, grosimea peretelui și specificațiile filetului în funcție de desenele dvs. de inginerie sau de piese de probă.

Î5: Pot solicita mostre înainte de a plasa o comandă de producție în masă?

A5: Absolut. Putem furniza probe de prototip/pre-producție pentru testarea funcțională și validarea ansamblului înainte de a trece la producția la scară completă.
