Ce sunt piesele strunjite cu precizie complexe și cum îmbunătățesc performanța componentelor?

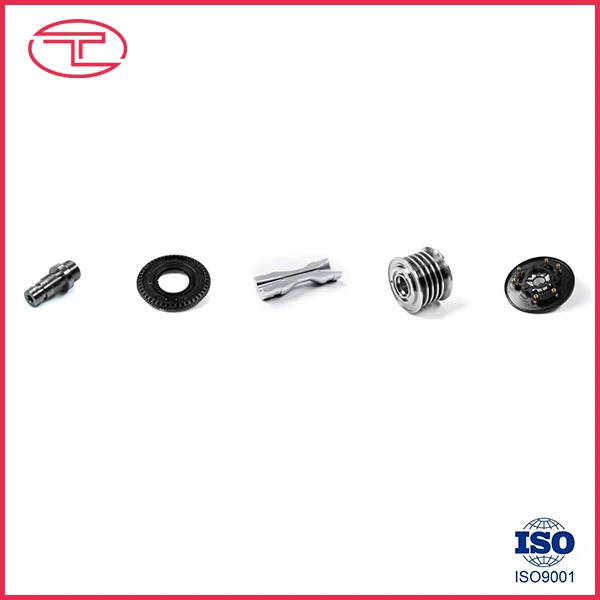

Piese strunjite de precizie complexesunt componente proiectate fabricate prin procese avansate de strunjire pentru a obține acuratețe dimensională, repetabilitate, calitate suprafeței și complexitate geometrică. Sunt utilizate pe scară largă în automatizări, mașini, sisteme auto, electronice, echipamente medicale, sisteme hidraulice și alte aplicații în care componentele standard convenționale pot să nu ofere potrivirea sau performanța necesară. Acest ghid explică structura, procesul de fabricație, opțiunile materialelor, toleranțele, finisajele suprafețelor, cerințele de inspecție, considerentele de proiectare și practicile de aprovizionare, ajutând inginerii și echipele de achiziții să reducă riscurile de producție și să selecteze o soluție de producție adecvată.

Cuprins

1. Ce sunt piesele strunjite de precizie complexe?
2. Ce face complexul unei piese turnate?
3. Cum sunt fabricate piesele turnate de precizie complexe?
4. Ce materiale pot fi folosite?
5. Cum sunt controlate precizia și toleranțele?
6. De ce contează finisajul suprafeței?
7. Cum sunt inspectate piesele turnate cu precizie?
8. Cum ar trebui inginerii să proiecteze aceste componente?
9. Unde sunt folosite piesele strunjite de precizie complexe?
10. Ce ar trebui să caute cumpărătorii într-un partener de producție?
11. Întrebări frecvente
12. Concluzie

Ce sunt piesele strunjite de precizie complexe?

Piesele strunjite de precizie complexe sunt componente prelucrate la comandă, fabricate în principal prin rotirea unei piese de prelucrat, în timp ce sculele de tăiere îndepărtează materialul pentru a crea caracteristici precise cilindrice, conice, filetate, canelate sau conturate. Spre deosebire de arbori sau bucșe simple, componentele strunjite complexe pot combina mai multe operațiuni de prelucrare și geometrii complicate într-o singură componentă.

Caracteristicile tipice includ diametre multiple, găuri interne, filete fine, caneluri, umeri, conici, găuri transversale, fante, teșituri, raze și suprafețe profilate special. Centrele avansate de strunjire CNC pot integra strunjirea cu găurire, filetare, frezare și alte operațiuni, permițând producerea de funcții multiple cu mai puține setări.

Pentru cumpărători, valoarea unei componente strunjite de precizie complexă nu este doar o toleranță dimensională mică. Obiectivul real este performanța constantă atunci când piesa este asamblată într-un sistem mecanic mai mare. Precizia dimensională, concentricitatea, starea suprafeței, proprietățile materialului și repetabilitatea trebuie să funcționeze împreună.

În producția practică, toleranțele realizabile depind de material, geometrie, starea mașinii, scule, menținerea lucrării, stabilitatea procesului și metoda de inspecție. Referințele de prelucrare publicate arată în mod obișnuit rotația CNC generală în jurul valorii de ±0,05 mm, în timp ce toleranțe mai strânse de aproximativ ±0,01 mm sau mai mici pot fi posibile pentru caracteristicile selectate atunci când procesul este proiectat corespunzător. :contentReference[oaicite:0]{index=0}

Ce face complexul unei piese turnate?

O componentă devine complexă din punct de vedere tehnic atunci când geometria sau cerințele sale funcționale necesită un control mai mare al procesului decât strunjirea obișnuită. Complexitatea poate proveni din numărul de caracteristici, relația lor între ele sau dificultatea de a menține acuratețea pe parcursul producției.

Prin urmare, complexitatea ar trebui evaluată dintr-o perspectivă funcțională. O piesă cu multe caracteristici vizibile nu este neapărat dificil de fabricat, în timp ce o componentă relativ mică poate deveni foarte solicitantă dacă conține un alezaj critic, cerință de curățare strânsă sau material dificil.

Cum sunt fabricate piesele turnate de precizie complexe?

Un proces de fabricație fiabil începe înainte ca mașina să înceapă tăierea. Revizuirea tehnică, verificarea materialelor, planificarea procesului, selecția sculelor, prelucrarea, inspecția și finisarea contribuie la rezultatul final.

Revista de inginerie și desen

Echipa de producție studiază mai întâi desenul tehnic, modelul 3D, specificația materialului, cerințele de toleranță, firele, finisajele de suprafață, tratamentul termic și alte instrucțiuni speciale.

Această etapă poate identifica potențialele probleme de producție înainte de începerea producției. De exemplu, toleranțele inutil de strânse pe suprafețele nefuncționale pot adăuga cerințe de prelucrare și inspecție fără a îmbunătăți funcționarea reală a componentei.

Pregătirea materialului

Stocul de bar sau altă materie primă este selectat conform specificației aprobate. Certificatele de material pot fi necesare pentru aplicațiile în care trasabilitatea este importantă.

Strunjire CNC

Piesa de prelucrat este ținută în siguranță în timp ce sculele controlate de CNC efectuează operațiuni precum fațarea, strunjirea brută, strunjirea de finisare, alezarea, filetarea, canelarea și teșirea. Uneltele sub tensiune sau echipamentele de frezat-turnizare pot fi utilizate atunci când componenta necesită caracteristici suplimentare de frezare sau găurire.

Operații secundare

Unele componente necesită operații suplimentare după întoarcere. În funcție de desen, acestea pot include șlefuirea, lustruirea, tratamentul termic, debavurarea, placarea, anodizarea, pasivarea sau alte tratamente de suprafață.

Inspecție și verificare finală

Dimensiunile critice sunt verificate în raport cu desenul. În funcție de cerințele proiectului, producătorii pot utiliza micrometre, manometre, echipamente optice de măsurare, sisteme CMM sau alte instrumente de inspecție de precizie.

Secvența de fabricație este importantă deoarece fiecare configurație suplimentară poate introduce o oportunitate pentru variația de aliniere. Echipamentele moderne de frezat-turnizare pot reduce numărul de setări pentru unele componente complexe și, prin urmare, pot reduce erorile potențiale de repoziționare. :contentReference[oaicite:1]{index=1}

Ce materiale pot fi folosite?

Selectarea materialului afectează direct comportamentul de tăiere, uzura sculei, generarea de căldură, stabilitatea dimensională, rezistența la coroziune, greutatea, rezistența și performanța aplicației finale.

• Oţel inoxidabil:Potrivit pentru aplicații care necesită rezistență la coroziune și durabilitate mecanică.
• Oțel carbon:Obișnuit pentru componente mecanice generale, arbori, știfturi și hardware industrial.
• Oțel aliat:Util acolo unde este necesară o rezistență mai mare, rezistență la uzură sau capacitate de tratament termic.
• Aluminiu:Ușor și prelucrabil, făcându-l potrivit pentru ansambluri sensibile la greutate.
• Alamă:Adesea selectat pentru fitinguri, conectori, componente electrice și aplicații care necesită o prelucrabilitate bună.
• Cupru:Folosit atunci când conductivitatea electrică sau termică este importantă.
• Materiale plastice de inginerie:Materiale precum POM, PEEK, PTFE și nailon pot fi turnate pentru aplicații specializate ușoare, cu frecare redusă sau rezistente chimic.

Materialul nu trebuie selectat niciodată numai în funcție de confortul de prelucrare. Inginerii ar trebui să ia în considerare temperatura de funcționare, sarcina, expunerea la coroziune, uzura, compatibilitatea chimică, cerințele electrice și caracteristicile componentelor de împerechere.

Cum sunt controlate precizia și toleranțele?

Precizia este controlată prin interacțiunea dintre capacitatea mașinii, sculele, programarea, menținerea lucrării, stabilitatea materialului, condițiile de mediu și inspecția.

Caracteristicile controlate în mod obișnuit includ:

• Diametrul exterior și diametrul interior
• Lungimea părții
• Rotunjime
• Cilindricitate
• Concentricitate sau runout
• Dimensiunile filetului
• Locația găurii
• Relații geometrice între suprafețele funcționale

De exemplu, un arbore poate necesita un diametru controlat pentru un loc de rulment, în timp ce suprafața sa exterioară nefuncțională poate utiliza o toleranță mai puțin restrictivă. Această abordare permite resurselor de producție să se concentreze asupra dimensiunilor care afectează de fapt asamblarea și performanța.

Referințele de prelucrare industrială subliniază faptul că capacitatea de toleranță depinde de geometrie și de condițiile de proces, mai degrabă decât de un singur număr universal. :contentReference[oaicite:2]{index=2}

De ce contează finisajul suprafeței?

Finisajul suprafeței este mai mult decât o cerință de aspect. Poate influența frecarea, uzura, etanșarea, contactul cu rulmenți, comportamentul de alunecare, protecția împotriva coroziunii și performanța asamblarii.

Cerințele comune de finisare a suprafeței pentru componentele strunjite includ aproximativ Ra 3,2 μm pentru multe suprafețe prelucrate general, Ra 1,6 μm pentru suprafețe funcționale mai netede și Ra 0,8 μm sau mai puțin pentru aplicații de precizie selectate. Finisajele mai solicitante pot necesita șlefuire sau lustruire, mai degrabă decât strunjirea singură. :contentReference[oaicite:3]{index=3}

Din acest motiv, inginerii ar trebui să identifice ce suprafețe sunt de fapt funcționale. Un jurnal de rulment, o suprafață de etanșare sau o interfață de alunecare poate necesita un finisaj diferit de o suprafață de joc externă.

• Suprafețe funcționale:Specificați finisajul necesar în funcție de condițiile de funcționare.
• Suprafețe de etanșare:Luați în considerare atât rugozitatea, cât și defectele de suprafață.
• Suprafețe de alunecare:Luați în considerare frecarea și uzura.
• Suprafețe cosmetice:Definiți așteptările aspectului separat de cerințele funcționale.

Cum sunt inspectate piesele turnate cu precizie?

Inspecția trebuie conectată direct la desenul tehnic. Măsurarea fiecărei caracteristici posibile cu aceeași metodă nu este întotdeauna necesară; planul de inspecție trebuie să se concentreze pe dimensiunile critice și pe cerințele funcționale.

Un proces cuprinzător de control al calității poate include:

1. Verificarea materialului primitpentru a confirma materialul specificat.
2. Inspecție de primă bucatăpentru a verifica procesul de producție înainte de fabricarea la scară completă.
3. Măsurare în procespentru a identifica deviația dimensională în timpul producției.
4. Inspecție dimensională finalăîmpotriva cerințelor de desen.
5. Verificarea finisajului suprafețeipentru zonele funcționale desemnate.
6. Inspecția firuluifolosind calibre sau echipamente de măsurare adecvate.
7. Documentarecum ar fi rapoarte dimensionale atunci când sunt solicitate de client.

Pentru piese extrem de solicitante, o mașină de măsurare în coordonate sau un sistem de măsurare optic poate oferi o verificare dimensională mai cuprinzătoare. Rapoartele de inspecție și documentația din primul articol pot ajuta, de asemenea, echipele de achiziții și de inginerie să stabilească consistența producției.

Cum ar trebui inginerii să proiecteze aceste componente?

Designul bun este una dintre cele mai eficiente moduri de a îmbunătăți fabricabilitatea fără a compromite funcționalitatea.

• Identificați clar dimensiunile critice și suprafețele funcționale.
• Evitați aplicarea unor toleranțe extrem de strânse la fiecare dimensiune.
• Folosiți specificațiile standard ale filetului ori de câte ori este posibil.
• Furnizați raze și teșituri adecvate acolo unde accesul la scule le necesită.
• Luați în considerare grosimea peretelui și posibilitatea de deformare.
• Specificați rugozitatea suprafeței numai acolo unde aceasta servește un scop funcțional.
• Definiți clar clasele materialelor.
• Identificați cerințele de tratare termică și de tratare a suprafeței.
• Furnizați desene 2D complete și modele 3D precise atunci când sunt disponibile.

Un principiu practic este proiectarea în jurul funcției, mai degrabă decât a preciziei teoretice maxime. Referințele de producție notează în mod constant că toleranțele strânse inutile pot crește timpul de prelucrare, cerințele de inspecție și complexitatea producției. :contentReference[oaicite:4]{index=4}

Unde sunt folosite piesele strunjite de precizie complexe?

Deoarece strunjirea este deosebit de potrivită pentru geometriile rotative și cilindrice, componentele strunjite de precizie apar în multe sisteme industriale.

Ce ar trebui să caute cumpărătorii într-un partener de producție?

Selectarea unui furnizor pentru componente complexe de precizie necesită mai mult decât compararea prețurilor unitare. Producătorul trebuie să demonstreze că poate înțelege cerințele tehnice și poate produce în mod repetat componente care îndeplinesc aceste cerințe.

Punctele importante de evaluare includ:

1. Capacitate de prelucrare:Confirmați că echipamentul se potrivește cu geometria componentei.
2. Experienta materiala:Întrebați dacă furnizorul prelucrează în mod regulat materialul specificat.
3. Controlul calitatii:Examinați echipamentele de inspecție, procedurile și documentația.
4. Suport tehnic:Determinați dacă furnizorul poate identifica problemele de fabricație înainte de producție.
5. Consecvența producției:Întrebați cum este monitorizată variația dimensională în timpul sesiunilor de producție mai mari.
6. Capacitate de finisare:Confirmați dacă tratamentele secundare necesare pot fi coordonate în mod fiabil.
7. Comunicare:Asigurați-vă că întrebările tehnice pot fi rezolvate rapid și precis.
8. Trasabilitate:Pentru aplicații solicitante, stabiliți cerințe pentru evidența materialului și a producției.

Qingdao Tuoyuan Metal Products Co., Ltd. poate sprijini clienții care necesită componente metalice personalizate, unde controlul dimensional, desenele detaliate, selecția materialelor și producția repetabilă sunt importante. Pentru echipele de achiziții, furnizarea desenului tehnic complet și identificarea clară a cerințelor critice este un punct de plecare eficient pentru evaluarea tehnică și cotația.

Întrebări frecvente

Care este diferența dintre o piesă strunjită standard și o piesă strunjită de precizie complexă?

O piesă strunjită standard are în general o geometrie cilindrică relativ simplă și cerințe dimensionale convenționale. O piesă turnată de precizie complexă poate combina mai multe diametre, caracteristici interne, filete, caneluri, găuri transversale, toleranțe strânse, deformare controlată și finisaje specifice ale suprafeței într-o singură componentă.

Cât de precise pot fi piesele turnate de precizie complexe?

Precizia depinde de material, geometrie, configurația mașinii, scule, suportul de lucru, stabilitatea procesului și metodele de inspecție. Strunjirea CNC generală poate funcționa în mod obișnuit în jurul valorii de ±0,05 mm, în timp ce caracteristicile de precizie selectate pot atinge aproximativ ±0,01 mm sau mai strâns atunci când proiectarea și procesul o permit. Aceste cifre ar trebui tratate mai degrabă ca referințe de capacitate specifice proiectului decât ca garanții universale. :contentReference[oaicite:5]{index=5}

Ce materiale sunt utilizate în mod obișnuit pentru componentele strunjite cu precizie?

Opțiunile comune includ oțel inoxidabil, oțel carbon, oțel aliat, aluminiu, alamă, cupru și materiale plastice de inginerie. Materialul adecvat depinde de rezistență, rezistență la coroziune, temperatură, uzură, greutate, proprietăți electrice și mediul de operare.

Piesele strunjite complexe necesită o prelucrare secundară?

Nu întotdeauna. Unele componente pot fi finalizate direct prin strunjire CNC, în timp ce altele pot necesita șlefuire, lustruire, tratament termic, placare, anodizare, pasivizare sau alte procese de finisare pentru a îndeplini cerințele funcționale specifice.

De ce este important finisarea suprafeței pentru componentele strunjite?

Finisajul suprafeței poate afecta frecarea, uzura, etanșarea, contactul lagărului, comportamentul de alunecare și aspectul. Prin urmare, suprafețele funcționale ar trebui să primească cerințe adecvate condițiilor lor reale de funcționare, mai degrabă decât să aplice automat aceleași specificații de finisare întregii componente.

Ce informații trebuie incluse atunci când solicitați o ofertă?

Un RFQ util ar trebui să includă desenul 2D, modelul 3D dacă este disponibil, calitatea materialului, cantitatea, toleranțele, cerințele de finisare a suprafeței, firele, tratamentul termic, tratamentul suprafeței, cerințele de inspecție, așteptările de ambalare și cerințele de livrare. Informațiile tehnice complete permit producătorului să evalueze proiectul mai precis.

O componentă poate combina strunjirea și frezarea?

Da. Echipamentele de strunjire de frezat și centrele de strunjire cu scule sub tensiune pot combina strunjirea cu operațiuni precum găurire, filetare, crestare și frezare. Acest lucru poate reduce numărul de setări pentru modelele de componente adecvate și poate ajuta la menținerea relațiilor de poziție între caracteristici. :contentReference[oaicite:6]{index=6}

Concluzie

Piesele strunjite de precizie complexe sunt componente proiectate în care geometria, precizia dimensională, proprietățile materialului, starea suprafeței și repetabilitatea producției contribuie toate la performanța finală. Cea mai eficientă abordare de fabricație începe cu un desen tehnic clar, selecția adecvată a materialului, toleranțe realiste, operațiuni de prelucrare atent planificate și metode de inspecție care reflectă funcția reală a componentei.

Pentru ingineri și echipele de achiziții, cheia nu este pur și simplu să solicite cea mai mică toleranță posibilă. În schimb, fiecare cerință ar trebui să fie conectată la asamblare, mișcare, etanșare, sarcină, uzură sau altă funcție măsurabilă. Această abordare poate ajuta la controlul complexității producției, menținând în același timp performanța așteptată de la componenta finită.

Dacă dezvoltați arbori personalizat, bucșe, fitinguri, conectori, componente mecanice de precizie sau alte produse strunjite complicate,Qingdao Tuoyuan Metal Products Co., Ltd.vă poate evalua cerințele tehnice și nevoile de producție.Partajați-vă desenele, specificațiile, materialele și cantitățile șicontactaţi-nepentru a discuta despre o soluție de producție potrivită pentru proiectul dvs.
