Cum piesele turnate cu precizie permit instrumente chirurgicale robotizate mai mici?

Sistemele chirurgicale robotizate se micșorează. Următoarea generație de roboți laparoscopici și microchirurgicali utilizează instrumente cu diametre sub 3 mm - suficient de mici pentru a naviga în anatomia delicată, dar suficient de puternice pentru a prinde, tăia și sutura. Realizarea acestui lucru necesită o regândire radicală a fiecărei componente, în special a elementelor de transmisie mecanică din interiorul încheieturii sculei. Răspunsul constă înpiese strunjite de precizie– geometrii mici și complexe prelucrate la toleranțe care erau de neconceput cu un deceniu în urmă. Acest articol explică modul în care strunjirea CNC de înaltă precizie creează arbori, știfturi și carcase miniaturale care fac posibile instrumente robotizate submilimetrice – și ce ar trebui să caute managerii de achiziții la un furnizor.

Provocarea miniaturizării în chirurgia robotică

Un instrument chirurgical robotizat tipic conține până la 20 de părți mobile în interiorul unui tub mai mic decât un creion. Fiecare parte trebuie:

• Rezistă la sterilizări repetate (autoclavă, radiații gamma)
• Transmite cuplul cu joc aproape de zero
• Se potrivește cu grosimi de perete de până la 0,15 mm
• Costă mai puțin decât componentele prelucrate convenționale – deoarece instrumentele sunt adesea de unică folosință sau cu reutilizare limitată

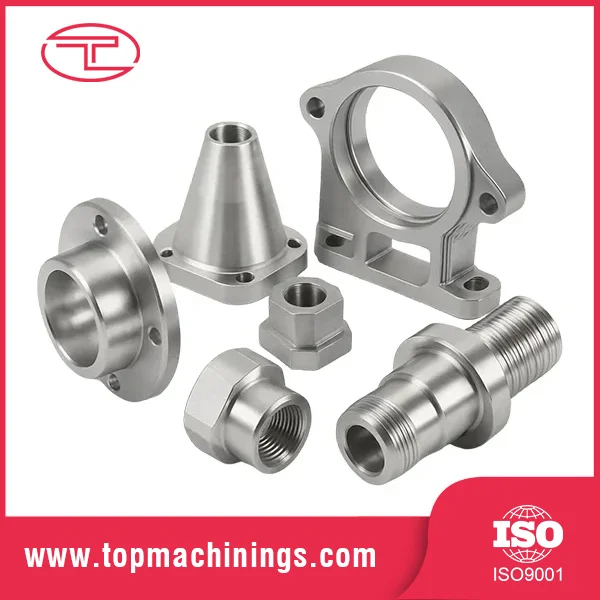

Metodele tradiționale de prelucrare (ștanțare, strunjire simplă) nu pot păstra concentricitatea, finisarea suprafeței sau microcaracteristicile necesare. Piesele strunjite de precizie – produse pe strunguri CNC de tip elvețian cu scule sub tensiune – rezolvă aceste probleme combinând strunjirea, frezarea și găurirea într-un singur ciclu, atingând toleranțe de ±0,005 mm sau mai bune.

Trei moduri critice în care piesele turnate cu precizie permit miniaturizarea

1.Micro-arbore și știfturi de antrenare

Încheietura unui robot chirurgical folosește cabluri sau tije de împingere pentru a articula efectorul final. Acestea se conectează la știfturi și arbori mici – adesea cu diametrul de 0,5 mm până la 2 mm. O piesă turnată cu precizie poate include:

• Caneluri pentru inele de reținere (lățime 0,2 mm, adâncime 0,05 mm)
• Capetele hexagonale sau pătrate pentru transferul cuplului
• Găuri transversale (0,3 mm diametru) pentru sertizarea cablurilor

De ce contează precizia: o abatere de 2 µm într-un știft de 1 mm creează 0,2° de eroare unghiulară – inacceptabilă atunci când chirurgul suturează un vas de sânge de 0,5 mm.

2. Componente tubulare cu perete subțire

Îmbinările articulate necesită carcase și manșoane cu grosimea peretelui sub 0,2 mm. Întoarcerea convențională provoacă șocuri sau colaps. Strunjirea elvețiană cu lichid de răcire de înaltă presiune și scule din carbură produce pereți subțiri stabili și repetabilpiese strunjite de preciziefără debavurare secundară.

3. Geometrie complexă într-o singură configurație

Proiectanții de scule robotizate doresc caracteristici combinate: filete, conici, subtăieri și neplate – toate pe o singură parte. Piesele strunjite cu precizie realizate pe strunguri cu mai multe axe elimină configurațiile multiple, asigurând consistența geometrică. De exemplu, un vârf de trocar cu un canal de antrenare elicoidal și o flanșă proximală poate fi prelucrat în mai puțin de 40 de secunde.

Tabel de parametri – Specificații critice pentru piesele turnate de precizie de calitate chirurgicală

Costul ascuns al pieselor turnate de precizie inconsistente

Producătorii OEM de dispozitive medicale se concentrează adesea pe toleranțele de asamblare, subestimând în același timp impactul pieselor strunjite de precizie individuale. Un exemplu real: un producător de capsatoare chirurgicale a suferit 12% defecțiuni în câmp din cauza unui știft de 0,5 mm care avea adâncimea canelurii inconsecventă. Furnizorul de știfturi a pretins ±0,01 mm, dar a livrat ±0,025 mm. Trecerea la un furnizor care controlează fiecare lot cu sortare optică 100% a redus rata de eșec la 0,2%.

Lecții cheie:

• Măsurarea contează – Solicitați rapoarte pentru microfon laser sau sisteme de viziune, nu doar șublere.
• Certificarea materialului – Instrumentele chirurgicale necesită trasabilitate completă (EN 10204 3.1).
• Consistența finisajului suprafeței – Petele rugoase găzduiesc bacterii; specificați Ra și Rz.

De ce Tuoyuan înțelege cerințele miniaturizării chirurgicale

Qingdao Tuoyuan Metal Co., Ltd. a petrecut peste un deceniu dezvoltând capabilități de prelucrare de precizie a metalelor. Spre deosebire de atelierele generale de mașini, Tuoyuan se concentrează pe tehnologiile exacte de care are nevoie robotica chirurgicală:

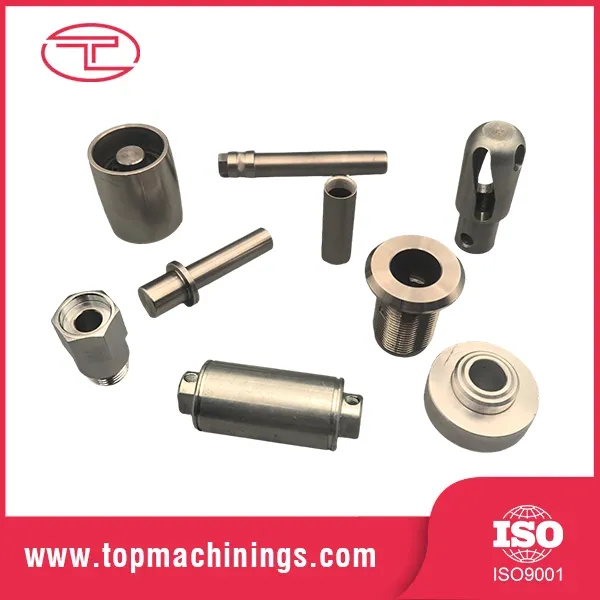

• Piese de strunjire CNC (pata elvețiană și fixă) pentru micro-arbori, știfturi și manșoane
• Piese de frezare CNC pentru caracteristici complexe ale carcasei
• Ștanțare și forjare pentru componente rentabile de volum mare
• Tratarea suprafeței (galvanizare, vopsire cu pulbere, lustruire) – deși instrumentele chirurgicale specifică adesea electrolustruirea sau pasivarea, pe care Tuoyuan le poate aranja prin parteneri certificați

Tuoyuan operează conform ISO 9001, cu un lanț de aprovizionare complet, de la materia primă până la piesa finită. Filosofia lor „excelență în fiecare detaliu” înseamnă că fiecare piesă turnată cu precizie este inspectată cu echipamente de măsurare digitale, iar înregistrările loturilor sunt păstrate timp de peste 10 ani - esențial pentru trasabilitatea dispozitivelor medicale.

Un instrument practic – O listă simplă de verificare pentru aprovizionare

Când evaluați o sursă de piese turnate de precizie pentru dispozitive chirurgicale robotizate, solicitați:

• O analiză de stivuire a toleranței pentru cea mai critică caracteristică a dvs.
• Trei părți ale eșantionului măsurate cu un microfon CMM sau laser.
• Certificat de material care arată numărul lotului și compoziția chimică.
• Capacitate de proces (Cpk) – pentru diametru și concentricitate, Cpk ≥1,33 este un prag sigur.

Tuoyuan oferă toate patru ca standard.

Piese mici, salt uriaș pentru chirurgie

Tendința către instrumente chirurgicale robotizate mai mici și mai inteligente este de neoprit. Dar nu se va realiza prin simpla reducere a designurilor existente. Este nevoiepiese strunjite de preciziecare sunt de dimensiuni micro, macro-precise și fabricate în mod constant la volum. Pentru managerii de achiziții, cea mai bună strategie este de a colabora cu o companie de prelucrare a metalelor care are experiență dovedită în strunjirea CNC, un lanț complet de procese intern și un sistem de calitate care nu lasă nimic la voia întâmplării.

Trimiteți cel mai dificil desen cu microcomponente cătreTuoyuanpentru o analiză de fezabilitate și o eșantionare. Utilizați tabelul de parametri de mai sus pentru a specifica toleranțele și solicitați un raport privind capacitatea procesului. Furnizorul potrivit de piese turnate cu precizie vă poate reduce timpul de dezvoltare la jumătate – și poate transforma instrumentul dumneavoastră chirurgical de nouă generație în realitate.
