Ce înseamnă procesul complet de producție CNC?

2026-07-09 0 Lasă-mi un mesaj

De la proiectarea inițială a produsului și modelarea CAD, prin programarea CAM, configurarea mașinii și prelucrarea efectivă, până la inspecția finală a calității și post-procesarea, acesta explorează modul în care precizia digitală și eficiența mecanică converg pentru a crea piese metalice complexe.

Pasul 1: Design de produs și creare de desene CAD

ToateFabricare CNCîncepe cu cerințele produsului clientului. Echipa noastră de proiectare folosește software CAD pentru a desena desene de inginerie 2D precise și pentru a construi modele complete de produse 3D, care pun bazele formei finale a piesei finite.

Design pentru verificare

Evaluăm performanța materiilor prime, spațiul de acces la scule, dificultatea de procesare și costul de producție în faza de proiectare pentru a evita problemele ulterioare de fabricație.

Standarde complete de model

Modelele 3D trebuie să afișeze pe deplin fiecare caracteristică structurală a piesei.

Marcaje tehnice clare

Toate desenele necesită toleranțe dimensionale marcate, toleranțe geometrice și cerințe de rugozitate a suprafeței pentru referință în timpul producției.

Pasul 2: Programarea CAM și planificarea procesului de prelucrare

Software-ul CAM acționează ca legătură între fișierele de proiectare și mașinile-unelte CNC. Programatorii noștri tehnici convertesc modelele CAD în cod G și cod M, limbajul de comandă lizibil pentru echipamentele CNC.

Divizia de etape de prelucrare

Separăm tăierea brută și tăierea de finisare pentru toate piesele: prelucrarea brută îndepărtează rapid excesul de material, în timp ce prelucrarea de finisare blochează precizia și calitatea suprafeței.

Instrumentul de tăiere și optimizarea traseului

Alegem scule de tăiere potrivite și proiectăm cele mai scurte căi de tăiere posibile pentru a reduce timpul de călătorie în gol și pentru a crește eficiența globală a producției.

Parametri de tăiere personalizați

Tehnicienii stabilesc viteza axului, viteza de avans, adâncimea de tăiere și pasul de tăiere strict pe baza materialului și structurii piesei.

Test de simulare de pre-producție

Efectuăm o simulare completă de tăiere 3D în cadrul software-ului pentru a verifica dacă există riscuri de coliziune, supratăiere și rupere a sculei înainte de a trimite programele la atelier.

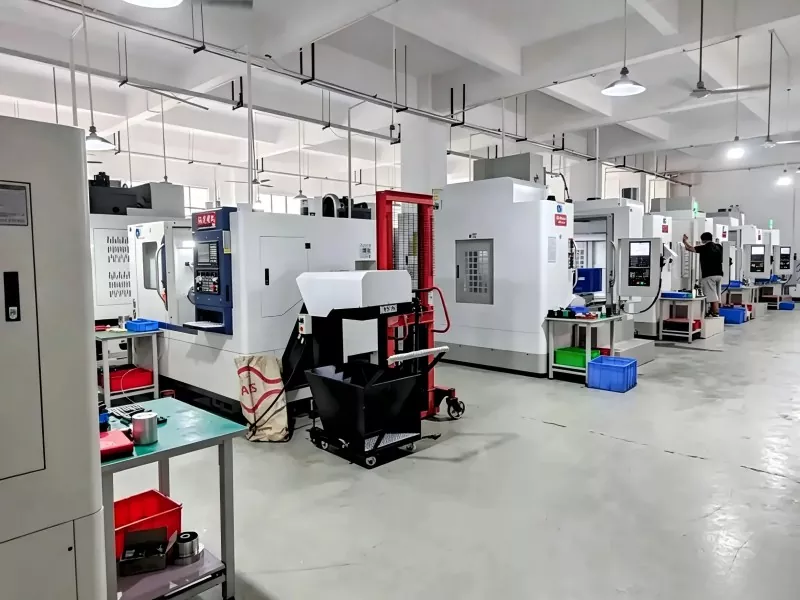

CNC Production Process

Pasul 3: Configurarea mașinii și pregătirea la fața locului

Înainte de tăierea oficială, operatorii atelierului finalizează toate lucrările de configurare fizică pentru a se potrivi cu programul digital.

Pregătirea sculei

Operatorii pregătesc toate sculele de tăiere necesare, așa cum sunt enumerate pe foaia de proces, măsoară lungimea și diametrul fiecărei scule, apoi le montează corect în magazinul mașinii-unelte.

Prindere materie primă

Menghinele, plăcile de presiune sau dispozitivele personalizate sunt folosite pentru a bloca strâns materiile prime pe masa de lucru, prevenind deplasarea în timpul tăierii de mare viteză.

Setarea instrumentului și calibrarea originii

Sistemele de coordonate de lucru (cum ar fi G54) sunt setate pentru a confirma punctul zero al piesei de prelucrat, astfel încât mașina să poată localiza cu precizie materia primă.

Încărcarea programului

Fișierele G-code fără erori complet verificate sunt încărcate în sistemul de control al mașinii CNC.

Pasul 4: Prelucrare automată și monitorizare în timp real

Mașina CNC rulează automat urmând codul încărcat, iar legătura cu mai multe axe completează tăierea materialului. Operatorii urmăresc constant întregul proces de rulare.

Tipuri comune de prelucrare CNC

Frezare: sculele de tăiere rotative se deplasează împotriva pieselor fixe, ideale pentru suprafețe plane complexe, cavități și profile 3D curbate.

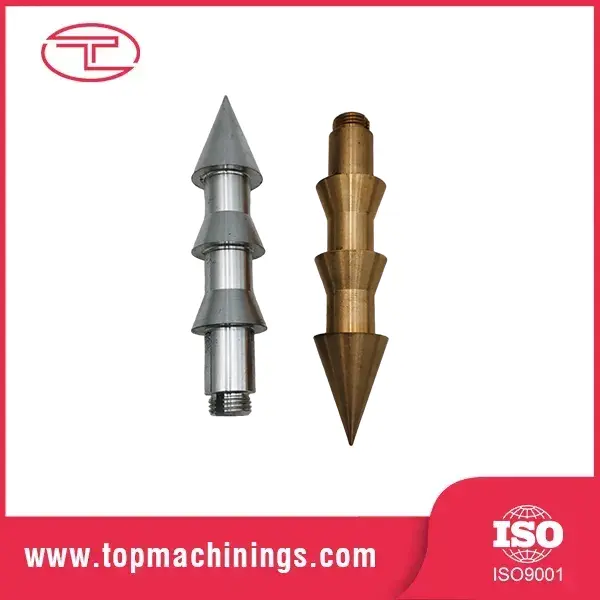

Strunjire: semifabricatele de materie primă se rotesc în timp ce sculele de tăiere se mișcă, utilizate pentru piese rotative precum arbori, discuri și manșoane (cum ar fi inserțiile noastre de turnare din alamă).

Găurire și filetare: găurire precisă a găurilor și prelucrare a filetului intern pentru asamblarea elementelor de fixare.

Puncte cheie de monitorizare la fața locului

Operatorii trebuie să urmărească îndeaproape aceste detalii în timpul producției:

Suficient lichid de răcire care acoperă complet zonele de tăiere

Semne de uzură a sculei sau margini de tăiere ciobite

Vibrații neobișnuite sau zgomot puternic anormal de la mașină

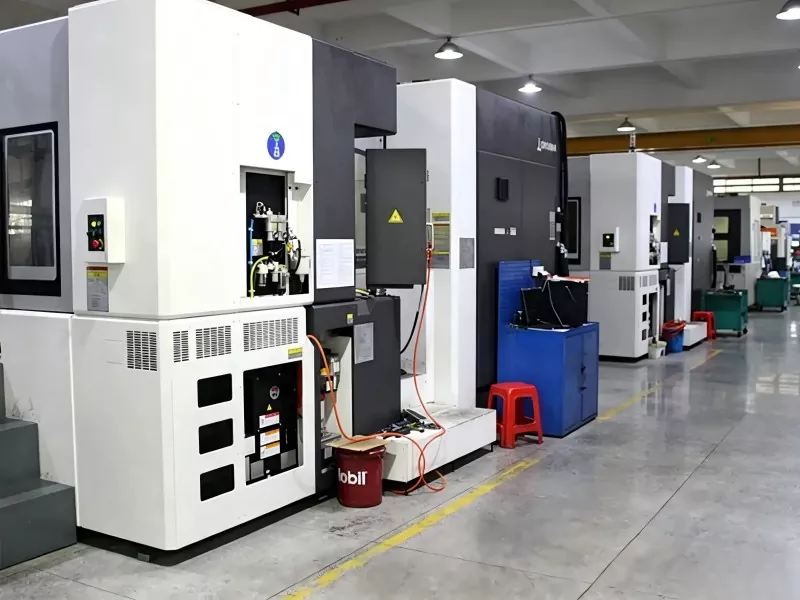

CNC Production Process

Pasul 5: Inspecție de precizie și control al calității

Odată ce prelucrarea se termină, toate piesele trec printr-o testare strictă QC pentru a confirma că corespund tuturor specificațiilor desenului.

Verificarea dimensiunilor de bază

Lucrătorii folosesc șublere digitale, micrometre și manometre pentru o verificare rapidă a dimensiunii.

Testare dimensională de înaltă precizie

Pentru piese curbe cu ultra-toleranță sau complexe, mașinile de măsurare în coordonate (CMM) și detectoarele optice de imagine testează toleranțele geometrice cu precizie.

Test de finisare a suprafeței

Testerele de rugozitate a suprafeței verifică netezimea suprafeței pentru a elimina urmele evidente ale sculei și defectele de suprafață.

Pasul 6: Post-procesare și finisare la suprafață

Piesele care trec inspecția de calitate primesc un tratament secundar pentru a îndeplini standardele de asamblare și aspect.

Debavurare

Uneltele de mână, mașinile de lustruit sau echipamentele cu ultrasunete îndepărtează bavurile și marginile ascuțite pentru a evita zgârieturile și pentru a asigura o asamblare lină.

Curățarea pieselor

Toate uleiurile de tăiere, așchiile de metal și murdăria de suprafață sunt spălate complet de fiecare piesă de prelucrat.

Tratament de suprafață personalizat

Oferim mai multe opțiuni de finisare a suprafețelor în funcție de scenariile de utilizare: sablare, galvanizare, anodizare, acoperire cu oxid negru, pulverizare cu pulbere și multe altele pentru protecție antirugină și efecte decorative.
