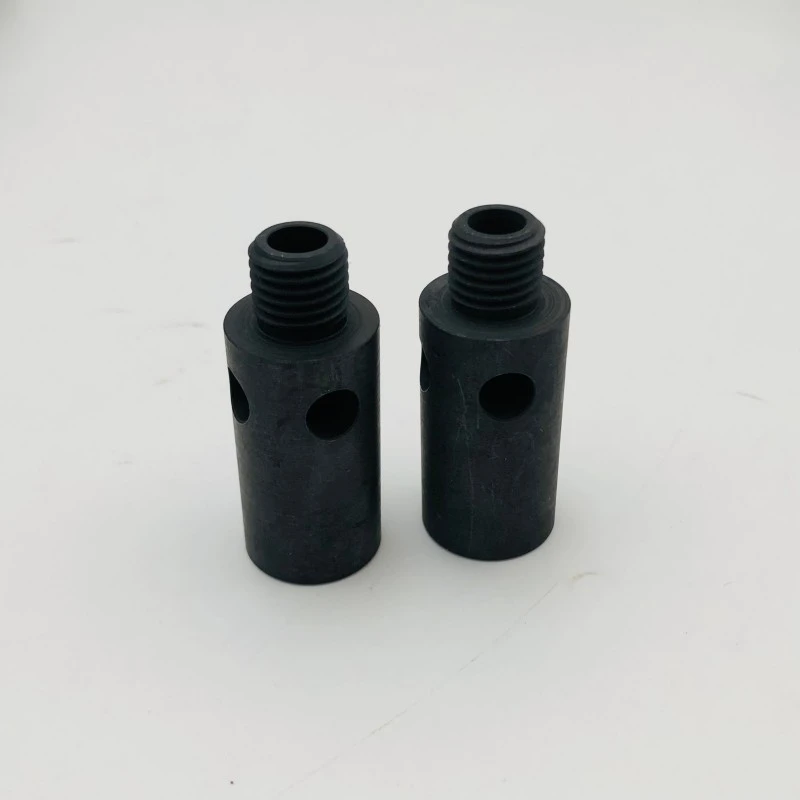

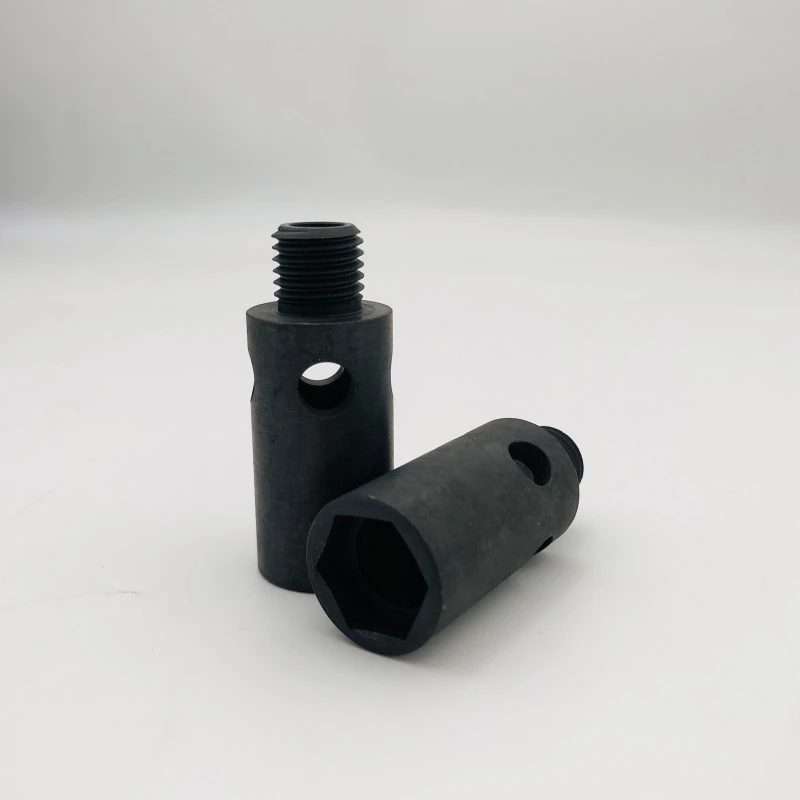

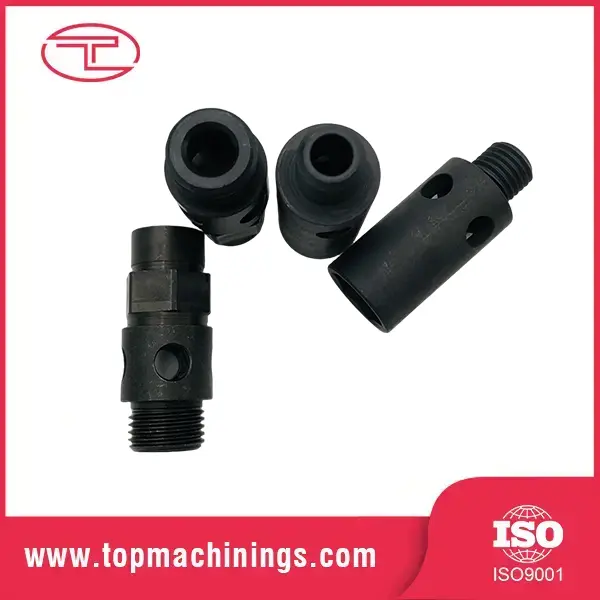

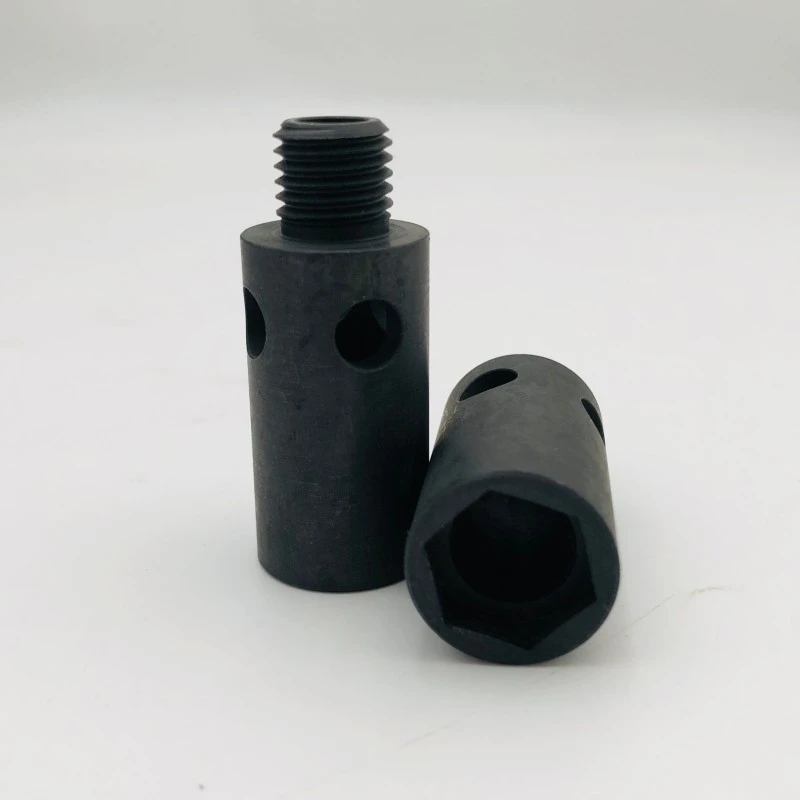

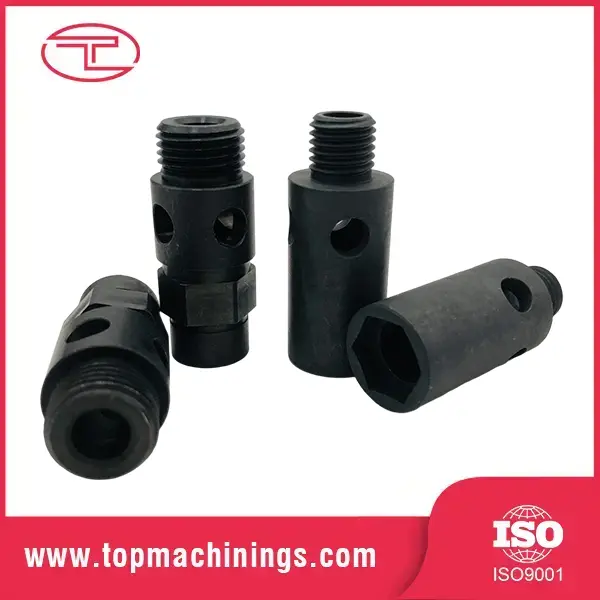

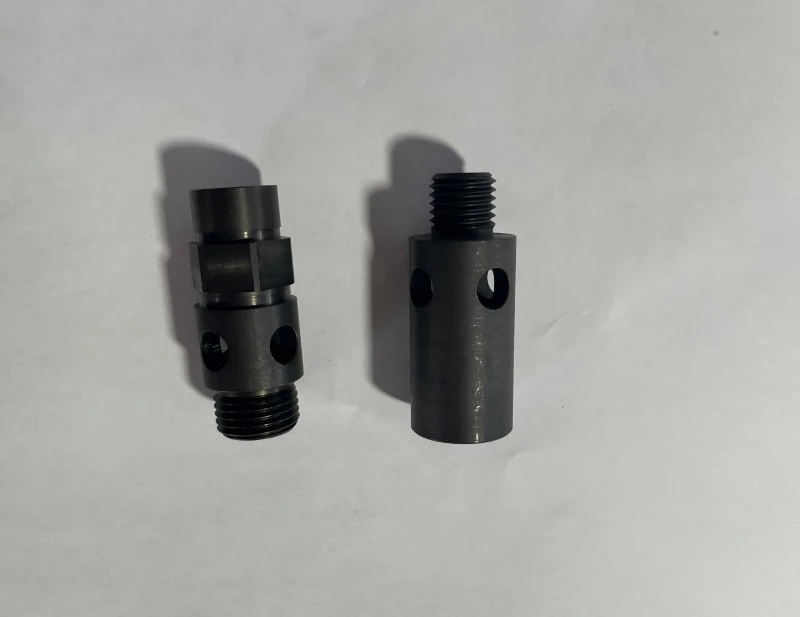

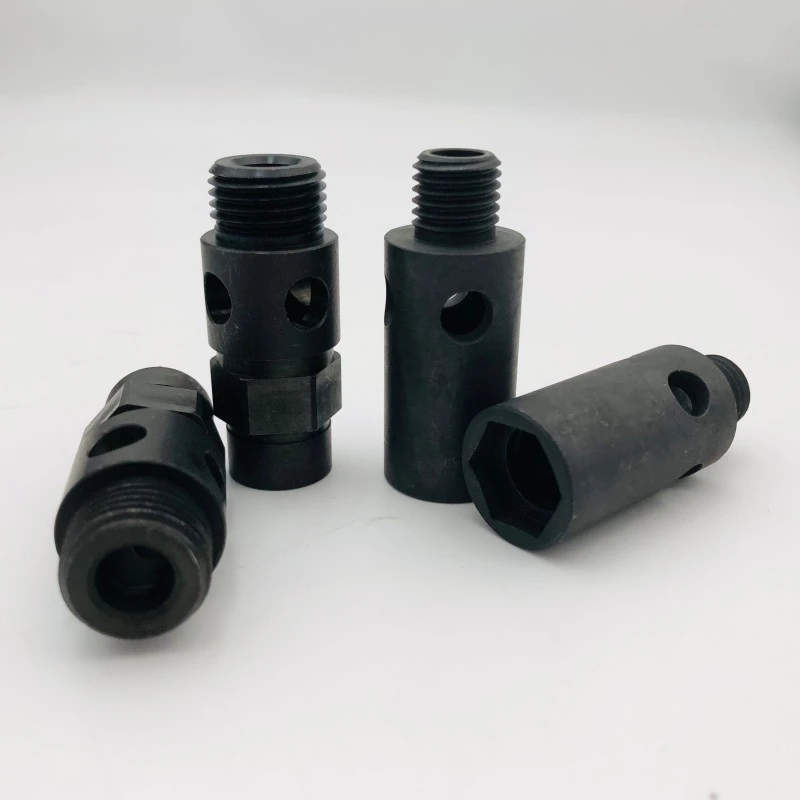

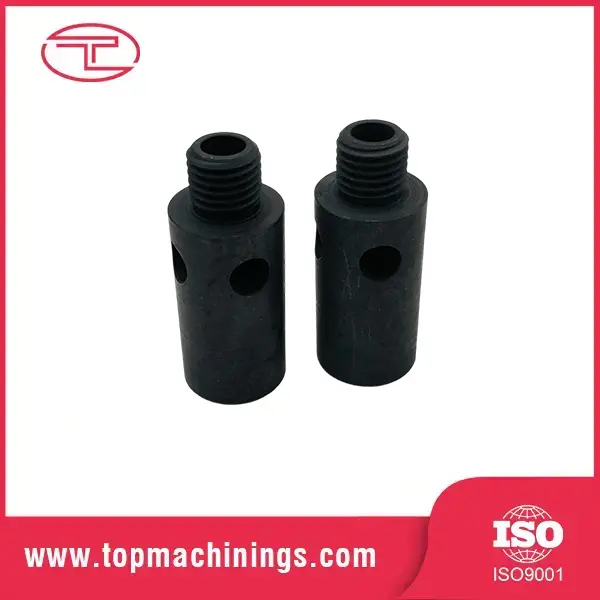

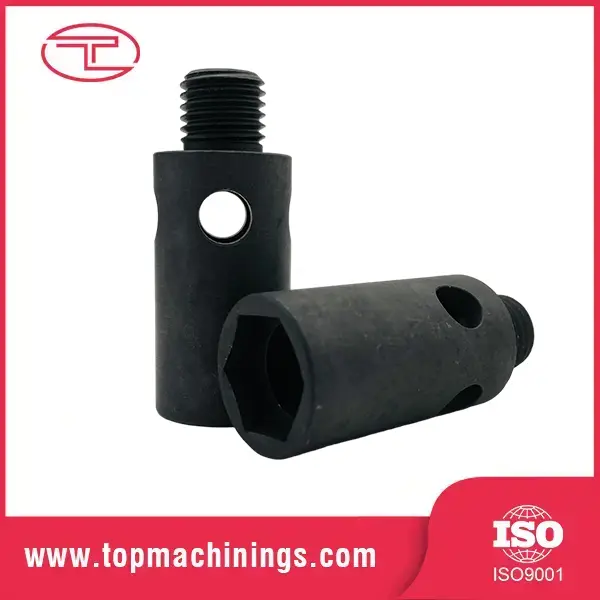

Ax filetat de precizie de prelucrare CNC

Un arbore filetat este o componentă rotativă cilindrică cu filete prelucrate pe o parte sau pe toată lungimea sa. Exemplul clasic este șurubul de plumb - inima fiecărei mașini CNC, imprimante 3D și actuator liniar - unde filetul cuplează o piuliță pentru a transforma rotația într-o mișcare liniară precisă. Dar arborele filetat de precizie pentru prelucrarea CNC apar și ca arbori de motor cu capete filetate, tiranți, șuruburi de reglare și arbori de alimentare.

Ceea ce separă un arbore filetat bun de unul rău este invizibil dintr-o privire și catastrofal în funcționare: precizia pasului filetului pe toată lungimea. Un șurub de plumb cu o eroare de pas cumulată de 0,1 mm pe un metru de cursă va poziționa greșit mașina unealtă cu 0,1 mm — de fiecare dată. Aceasta este diferența dintre o piesă de precizie și o parte cu probleme.

Considerații despre design și material

Clase comune: 4140/42CrMo, 1045 (serviciu general), SUS303/316 (rezistență la coroziune), 6061-T6 (ușoară)

Forme de filet: Acme, trapezoidal, metric ISO, UNC/UNF, compatibil cu șuruburi cu bile

Tratament termic: întărire prin inducție a flancurilor filetului, întărire totală sau cementare

Caracteristici critice: găuri centrale pentru șlefuire, caneluri, plate, găuri transversale și diametre trepte

Concentricitatea dintre diametrul pasului filetului și suporturile rulmentului: ≤ 0,02 mm TIR

Dreptate: 0,05 mm/m standard, 0,02 mm/m pentru gradele de precizie

Pentru arborele filetat de precizie pentru prelucrarea CNC, alegerea materialului este o decizie de performanță: 4140 întărit și șlefuit oferă o durată lungă de viață la uzură și stabilitate dimensională; Aluminiul 6061 oferă o mișcare ușoară cu inerție redusă pentru aplicații de mare viteză. Recomandăm clasa în funcție de sarcină, viteză și ciclu de funcționare - nu doar preț.

Caracteristici și beneficii cheie

Fire precise pe toată lungimea

Filetele sunt tăiate într-un singur punct sau frezate sub control CNC, cu precizia pasului verificată pe întreaga lungime a filetului - nu doar la calibre. Pentru axele filetate de precizie pentru prelucrarea CNC, menținem eroarea de pas cumulată în intervalul de 0,02 mm la 300 mm, astfel încât mașina dvs. să se poziționeze corect în fiecare punct de deplasare.

Relație concentrică între fire și jurnal

Filetul și suporturile lagărelor sunt prelucrate într-o singură configurație sau pe centre între două operații, ținând deformarea sub 0,02 mm. Un arbore care funcționează adevărat se uzează uniform, vibrează mai puțin și prelungește durata de viață a rulmentului.

Tratament termic adaptat serviciului

Întărirea prin inducție pe flancurile filetului oferă o suprafață rezistentă la uzură, menținând în același timp miezul dur pentru transmiterea cuplului. Pentru aplicații cu ciclu înalt, cementăm sau întărim până la specificațiile dumneavoastră.

Diametrele solului acolo unde contează

Rotul rulmenților și suprafețele de etanșare pot fi șlefuite cilindrice până la Ra 0,2 μm cu o toleranță de ± 0,003 mm - finisarea suprafeței care menține garniturile fără scurgeri și rulmenții silențios la turații mari.

One-Stop: arbore + fitinguri

Preluăm arborele complet: filete, caneluri, plate, găuri încrucișate și capete filetate - o piesă, un furnizor, un standard de calitate. Fără al doilea furnizor, fără toleranță de stivuire între componente.

Specificațiile produsului

Aplicații tipice

În calitate de producător și furnizor de arbori filetat de precizie pentru prelucrare CNC, Tuoyuan Metal furnizează arbori în vrac la prețuri directe din fabrică pentru:

Șuruburi de plumb și arbori compatibile cu șuruburi cu bile pentru mașini CNC și imprimante 3D

Arbori motor cu capete filetate pentru cuplaje si scripete

Actuatorul liniar și componentele cilindrului electric

Tiranti si suruburi de reglare pentru echipamente industriale

Componente filetate pentru direcția și suspensia auto

Arbori de alimentare pentru mașini textile, de ambalare și de imprimare

Despre noi

Precizia de prelucrare este afacerea noastră de bază

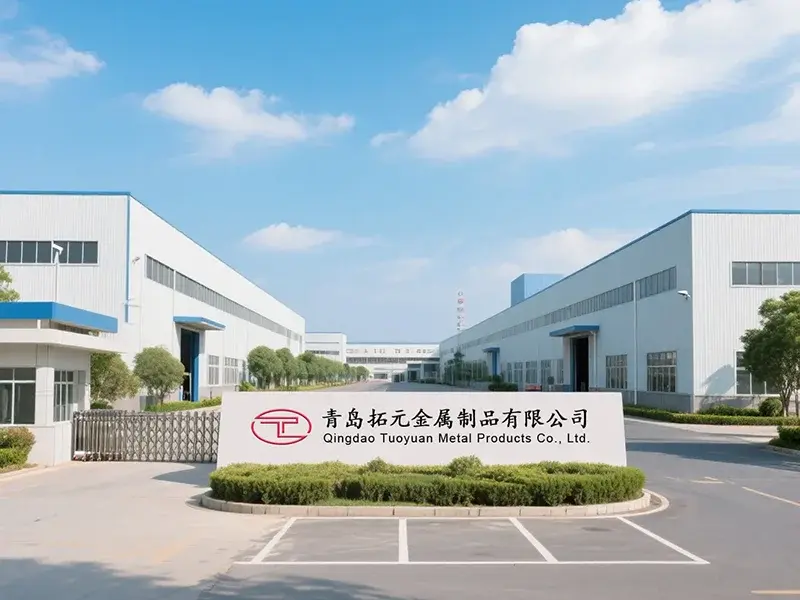

Tuoyuan Metal este specializată în piese strunjite de precizie și componente prelucrate CNC — arborele filetat de precizie pentru prelucrarea CNC se află în timoneria noastră. Zece ani de experiență în prelucrare, 20 de strunguri CNC de mare viteză, 5 centre de prelucrare și o capacitate anuală de 100 de milioane de piese.

Dovedit pe piețele nord-americane

60% din vânzările noastre merg în America de Nord, unde clienții solicită toleranțe strânse și livrare fiabilă. O rată de achiziții repetate de 95% înseamnă că clienții noștri reordonează - cea mai puternică certificare de calitate existentă.

Comunicare rapidă, clară

Echipa noastră de vânzări vorbește fluent engleza și răspunde în 24 de ore. Problemele de calitate primesc un răspuns în 48 de ore. Fără bariere lingvistice, fără ocolire.

Suport de inginerie încorporat

Nu sunteți sigur despre material sau despre tratamentul termic? Trimite-ne aplicația ta și îți vom recomanda nota și procesul potrivit. Suportăm de la prototip până la producția de masă.

FAQ

Î: Faceți șuruburi de plumb? Ce precizie poți obține? R: Da, șuruburile de plumb sunt una dintre specialitățile noastre. Clasa standard susține ± 0,05 mm per 300 mm; gradul de precizie menține eroarea de pas cumulativă de ± 0,02 mm. Pentru o precizie mai mare, recomandăm șuruburi cu bile, pe care le putem furniza și.

Î: Puteți prelucra un arbore dintr-o probă? R: Da, facem inginerie inversă din mostre fizice, precum și din desene. Măsurăm proba, creăm un desen și confirmăm cu dvs. înainte de producție.

Î: Ce tratament termic recomandați pentru un fir rezistent la uzură? R: Pentru majoritatea aplicațiilor cu ax filetat de precizie pentru prelucrarea CNC și dispozitive de acționare, călirea prin inducție a flancurilor filetului la HRC 45–55 este alegerea potrivită - suprafață dură, miez dur. Pentru uzura extremă, este disponibilă cementarea sau întărirea completă.

Î: Puteți menține toleranța de diametru pe care o pretindeți? A: Da. Diametrele rotite țin ±0,02 mm; diametrele solului sunt de ±0,005 mm. Mașinile noastre CNC au o precizie de poziționare repetată de ≤±0,003 mm, verificată prin inspecția CMM pe fiecare lot.

Î: Care este MOQ-ul dvs. și timpul de livrare? R: Prototipul MOQ este flexibil (chiar 1–5 bucăți). MOQ de producție de la aproximativ 500 de bucăți. Timpul de livrare este în medie de 15 zile, 18-20 de zile cu măcinare și tratament termic.
