Dibluri industriale de prelucrare CNC

Un știft este un știft scurt, cilindric, folosit pentru a menține alinierea precisă între două sau mai multe părți ale unui ansamblu. Spre deosebire de un șurub, care fixează piesele împreună, știfturile industriale de prelucrare CNC stabilesc poziția. Este punctul de referință în jurul căruia este construit întregul ansamblu. Când fixați o carcasă a cutiei de viteze pe o flanșă a motorului, știfturile - nu șuruburile - garantează că arborii rămân aliniați.

Dibluri vin în două forme principale: prin presare și slip-fit. Diferența de performanță dintre un diblu bun și unul rău se măsoară în microni: prea strâns și se prinde; prea slăbit și ansamblul se deplasează.

Materialele și duritatea știfturilor industriale

Oțel carbon (1045/1060): călit și revenit, utilizare generală rentabilă

Oțel pentru rulmenți (GCr15/52100): întărit până la HRC 60–64 pentru durată maximă de uzură

Inoxidabil (SUS303/304/316): rezistent la coroziune pentru uz alimentar, marin și medical

Oțel de scule călit (pentru aplicații speciale de uzură)

Gama de diametre: 1mm – 30mm, lungimi de la 3mm la 200mm

Clase de toleranță: m6 press-fit, h6/h7 slip-fit ​​conform ISO 8734/8735, USAS B18.8.2

Calea clasică de fabricație este șlefuirea fără centre: barele sunt măcinate până la diametrul final pe o polizor fără centre, tăiate la lungime, teșite și întărite. Ceea ce majoritatea cumpărătorilor nu realizează este că ordinea de șlefuire înainte de întărire contează - întărirea după șlefuire cauzează distorsiuni, motiv pentru care șlefuim, întărim, apoi șlefuim știfturile critice.

Partajare de caz real Tuoyuan

Industrie: automatizări industriale și mașini

Material: Aluminiu / Oțel inoxidabil

Proces: Strunjire și canelare CNC de precizie

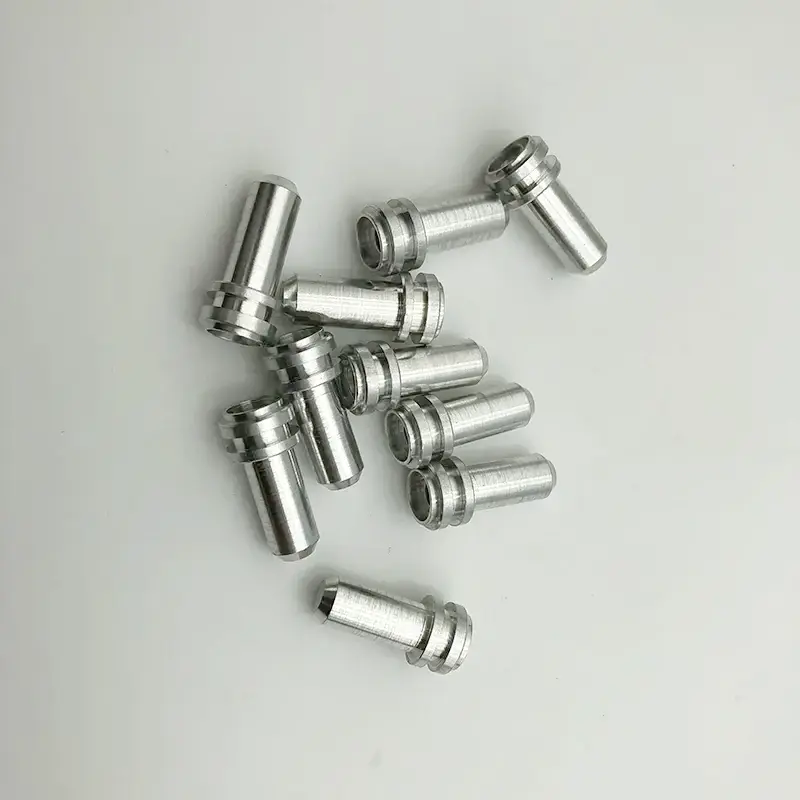

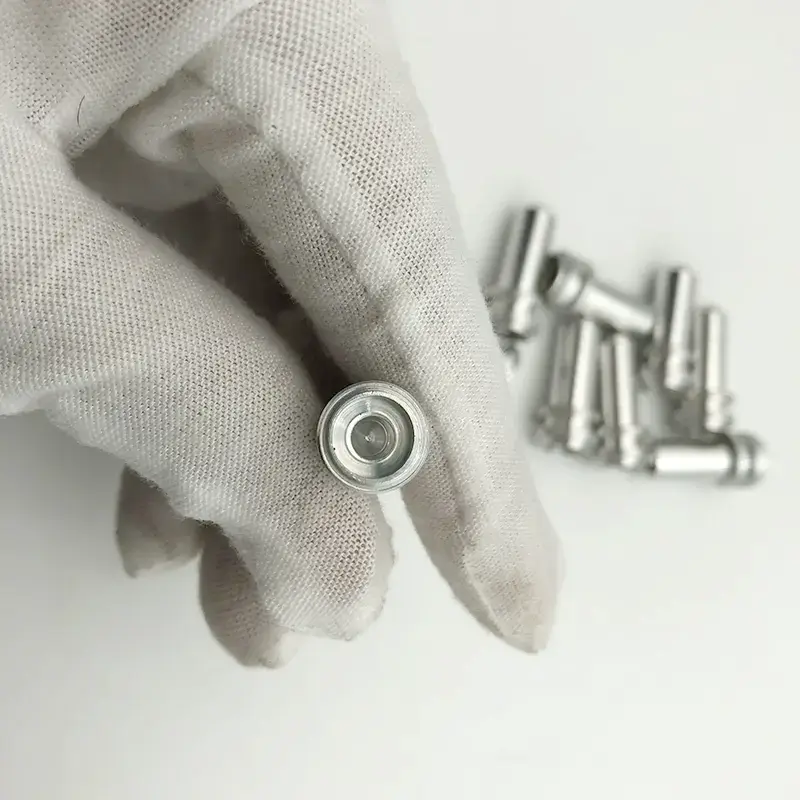

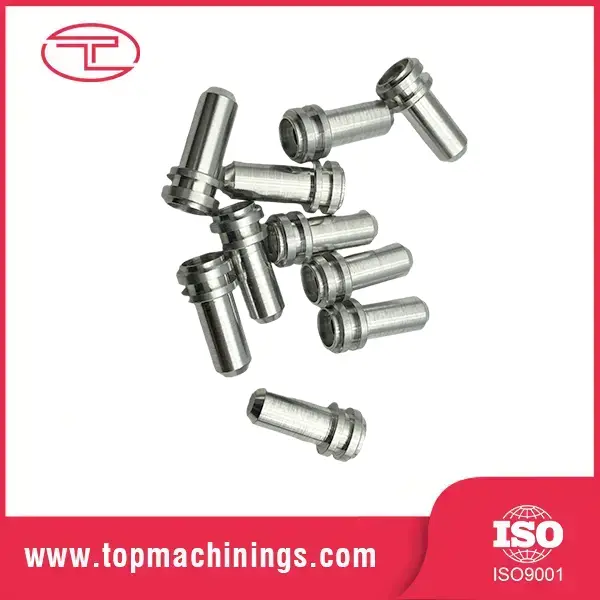

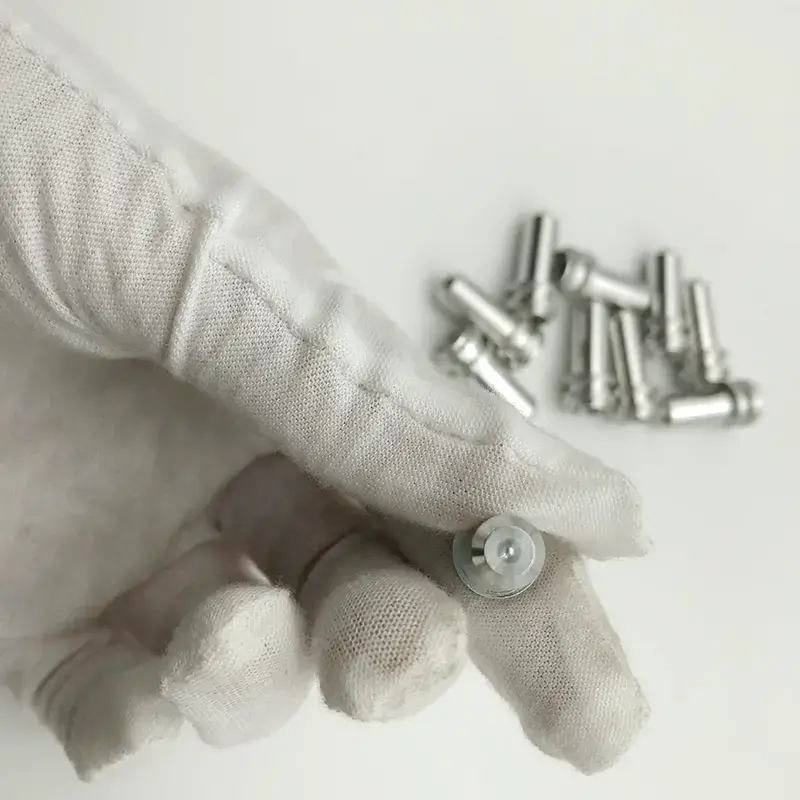

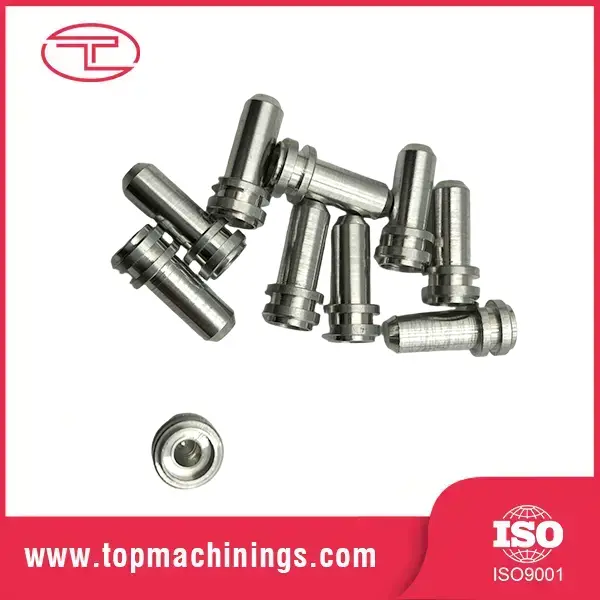

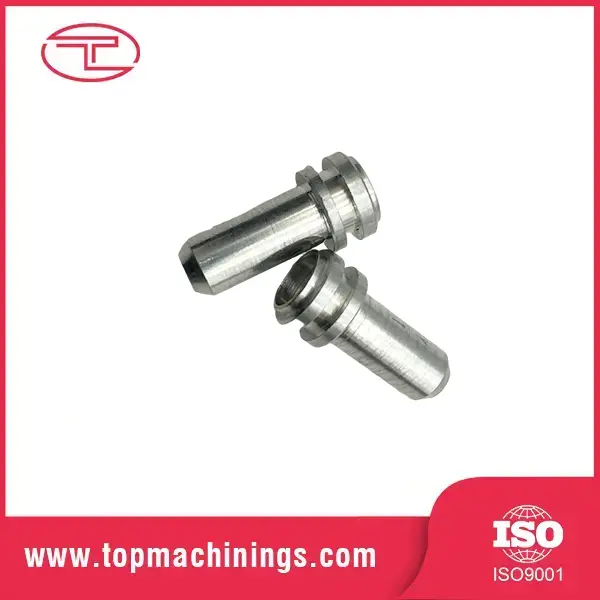

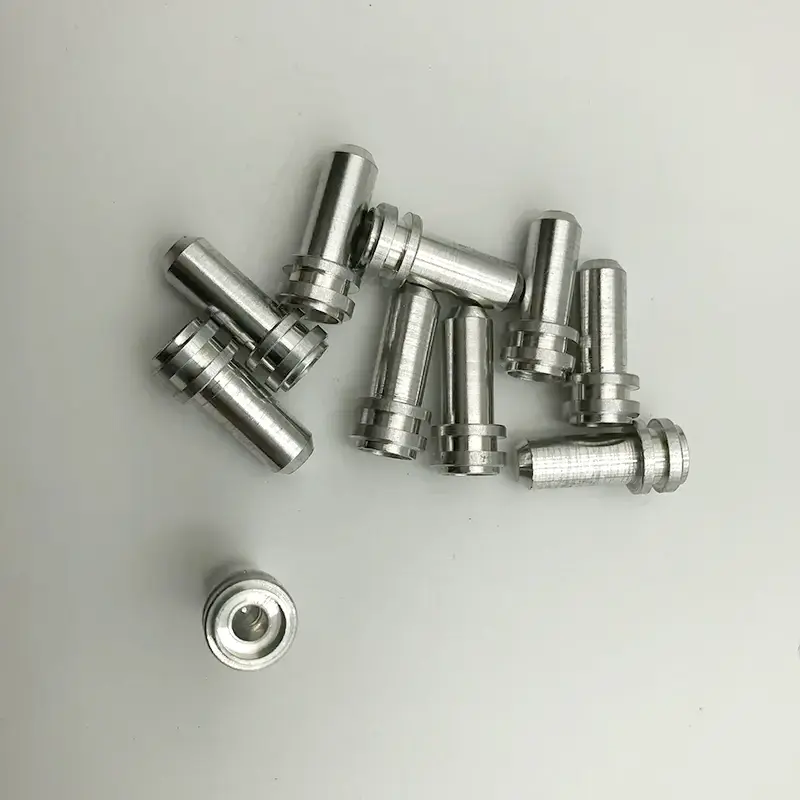

Un producător de automatizări din SUA a cerut știfturi de dibluri industriale de prelucrare CNC personalizate, cu caneluri precise de reținere a inelelor O și toleranțe dimensionale stricte pentru a asigura o aliniere precisă și etanșare sigură în liniile de asamblare de mare viteză.

Am produs acești știfturi cu mai multe trepte folosind mașini de strunjire CNC elvețiene de înaltă precizie, menținând adâncimea exactă a canelurii și finisarea suprafeței pentru o etanșare optimă. Inspecția optică 100% a fost efectuată înainte de ambalare.

Caracteristici și beneficii cheie

Împământați la ±0,002 mm pentru poziționare adevărată

Diametrele finale sunt șlefuite fără centru până la ± 0,002 mm cu un finisaj de suprafață de Ra 0,2–0,4 μm. Aceasta nu este o toleranță „suficient de apropiată” — știfturile industriale de prelucrare CNC sunt toleranța care face ca ansamblurile să fie repetabile, dispozitivele de fixare precise și produsele consistente.

Întărit la HRC 60+ pentru service lung

Știfturile din oțel pentru rulmenți sunt întărite până la HRC 60–64, oferindu-le duritatea pentru a supraviețui inserării și scoaterii repetate fără zgârieturi. Un dibl întărit supraviețuiește unui diblu moale cu un ordin de mărime.

Capete teșite, margini curate

Ambele capete sunt teșite (de obicei 1,5×45°) și debavurate, astfel încât știfturile încep în găuri curat, fără a rade materialul sau a deteriora gura găurii. Fără bavuri, fără găuri zgâriate, fără ansambluri respinse.

Corectitudine în care poți avea încredere

Raporturile lungime-diametru sunt ținute drepte cu 0,01 mm pe 50 mm. Un știft de diblu îndoit nu numai că nu reușește să se localizeze, ci deteriorează orificiul ales la introducere. Măsurăm dreptatea pe fiecare lot de producție.

Grupare cu diametru strâns pentru potriviri mixte

Știfturile sunt sortate în grupuri cu diametru strâns, astfel încât o cutie de știfturi să ofere o presiune constantă de potrivire. Gata cu „ăsta alunecă, ăla are nevoie de un ciocan” pe linia ta de asamblare.

Specificațiile produsului

Procesul de producție

Producția de știfturi industriale de prelucrare CNC începe cu bare trase la rece sau șlefuite. Barele sunt șlefuite fără centru până la diametrul aproape final, tăiate la lungime, teșite și debavurate. Pentru știfturile întărite, acestea sunt apoi tratate termic și finisate până la toleranța finală - șlefuirea în două etape este cea care menține știftul finit perfect rotund și drept.

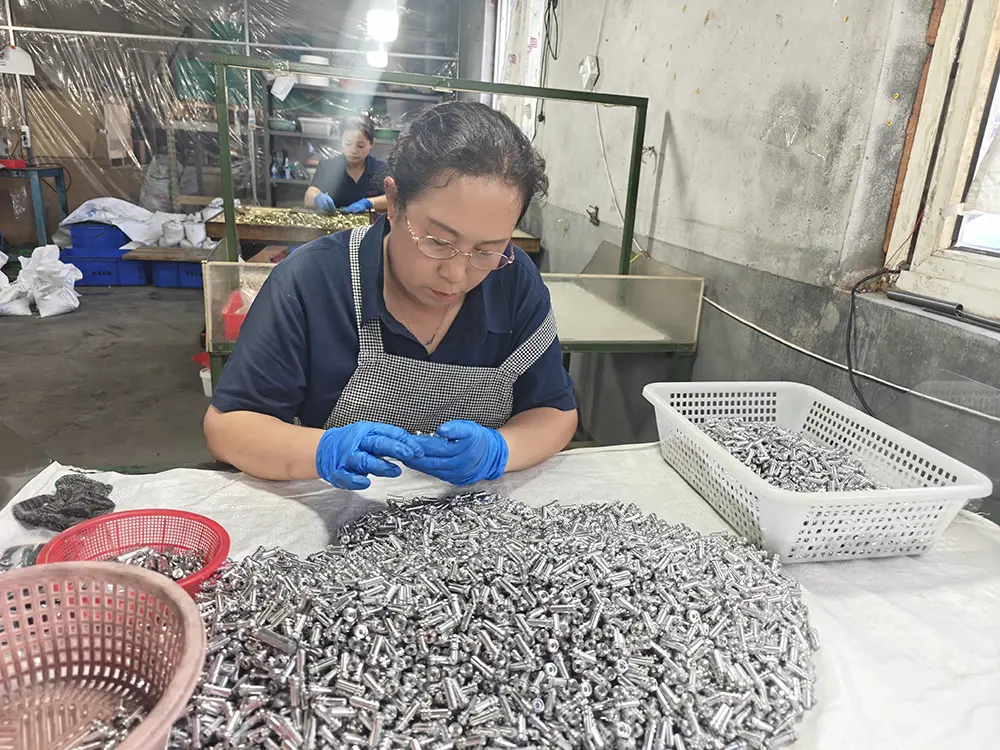

Inspecția finală acoperă diametrul (cu micrometru și manometru), duritatea (testarea Rockwell), rectitudinea și finisarea suprafeței. Știfturile sunt grupate după diametru și ambalate în ambalaje unse, protejate împotriva ruginii. Certificatele de lot însoțesc fiecare comandă.

Cronologia producției

Termen de livrare standard: 10–15 zile pentru dimensiuni standard; 15–18 zile cu întărire și măcinare.

Ziua 1–3: confirmarea comenzii și selecția materialului

Ziua 4–8: șlefuirea barelor, tăierea, teșirea

Ziua 9–12: Tratament termic și finisare măcinare (dacă este specificat)

Ziua 13–14: Inspecție, grupare, ambalare

Ziua 15: Expediere din Qingdao

De ce să alegeți Tuoyuan Metal

Capacitate la nivel de microni, volume industriale

Cu peste 10 ani de prelucrare de precizie, 20 de strunguri CNC și o capacitate anuală de 100 de milioane de bucăți, Tuoyuan Metal poate livra știfturi industriale de prelucrare CNC în volume de calitate auto cu toleranțe de laborator. Am livrat loturi de 2,5 milioane de bucăți la rate de defecte sub 15 PPM.

Furnizorul de încredere al Americii de Nord

60% din producția noastră se adresează clienților din America de Nord, cu o rată de achiziții repetate de 95%. Dacă știfturile noștri nu ar localiza corect piesele, acei clienți nu ar mai face comandă - în fiecare trimestru, de ani de zile.

Trasabilitate deplină

Certificatele fabricii de materiale, înregistrările de tratament termic și rapoartele de inspecție sunt arhivate pe lot. Trasabilitate completă de la lotul stoc de bar până la pinul finit.

Mostre rapide și cotații

Exemple de comenzi sunt expediate în 3-5 zile. Cotații în 24 de ore. Problemele de calitate au răspuns în 48 de ore. Acesta este standardul nostru, nu promisiunea noastră.

Ambalare și transport

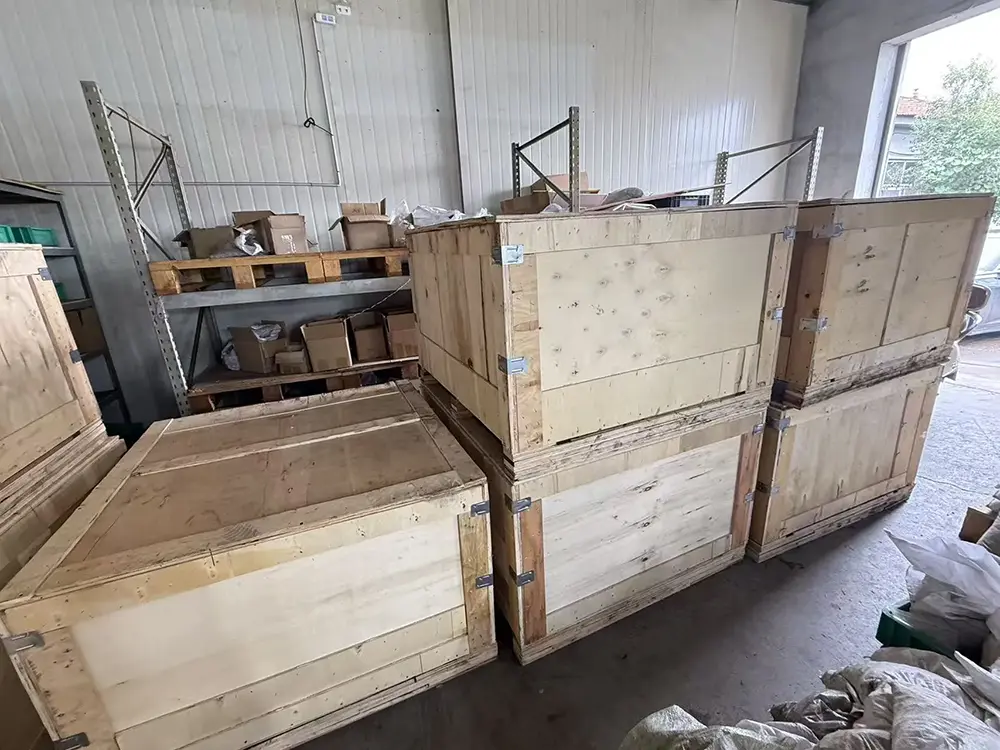

Știfturile sunt unse sau acoperite cu ulei, ambalate în pungi de polietilenă cu inhibitor de rugină și livrate în cutii de carton sau cutii de lemn. Express (DHL/FedEx/UPS) pentru comenzi mici, transport maritim din portul Qingdao pentru vrac. Documentație: Factură comercială, Lista de ambalare, Conosament, Certificat de origine, Certificat de testare a materialelor. Pentru prețuri pentru știfturi industriale de prelucrare CNC, comenzi în vrac sau o cotație, contactați echipa noastră de export.

FAQ

Î1: Ce toleranță au știfturile tale?

A1: Toleranța standard la sol este de ± 0,002 mm pe diametru, cu finisarea suprafeței Ra 0,2–0,4 μm. Clasele de potrivire disponibile: m6 press-fit, h6/h7 slip-fit.

Î2: Care este diferența dintre pinii m6 și h6?

A2: știfturile m6 sunt ușor supradimensionate pentru instalarea prin presare, se blochează în găurile alezate și necesită un extractor pentru a fi îndepărtate. Știfturile h6/h7 sunt slip-fit ​​pentru ansambluri care trebuie dezasamblate în mod regulat. Spune-ne aplicația ta și îți vom recomanda clasa potrivită.

Î3: Oferiți știfturi din inox întărite?

A3: Da — inoxidabilul care se întărește prin precipitare poate fi întărit la HRC 38–44 cu rezistență excelentă la coroziune. Pentru servicii alimentare sau maritime, aceasta este alegerea potrivită.

Î4: Puteți face știfturi cu lungime personalizată sau cu șanfren personalizat?

A4: Da. Tăiem lungimi personalizate, teșituri personalizate, piloti conici și caneluri pe desen. MOQ-ul pentru pini personalizați este scăzut - mostrele sunt binevenite.

Î5: Cum preveniți rugina pe știfturile depozitate?

A5: Știfturile sunt unse cu ulei și împachetate cu hârtie inhibitoare de coroziune în fază de vapori. Pentru transportul maritim de peste mări, folosim ambalaj VCI pentru a garanta sosirea fără rugină.
