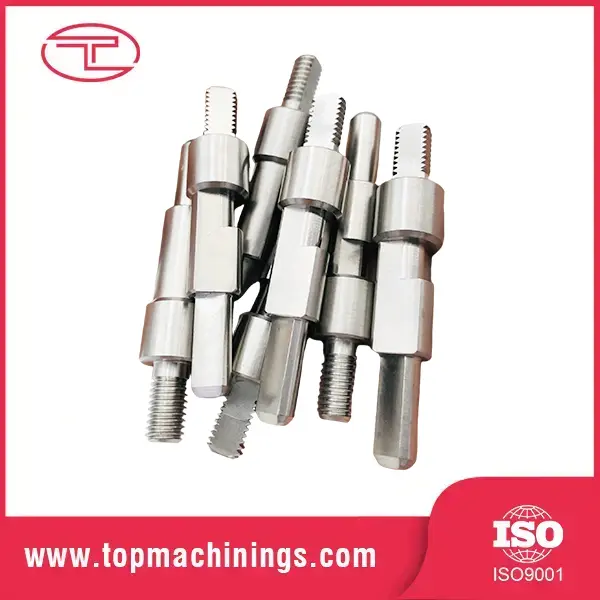

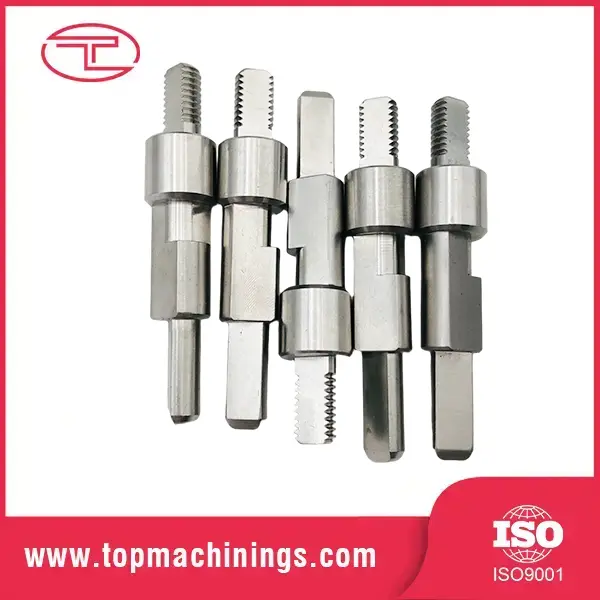

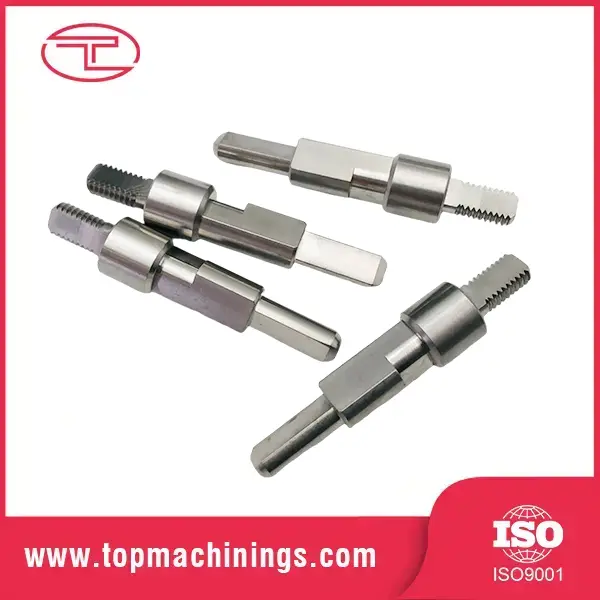

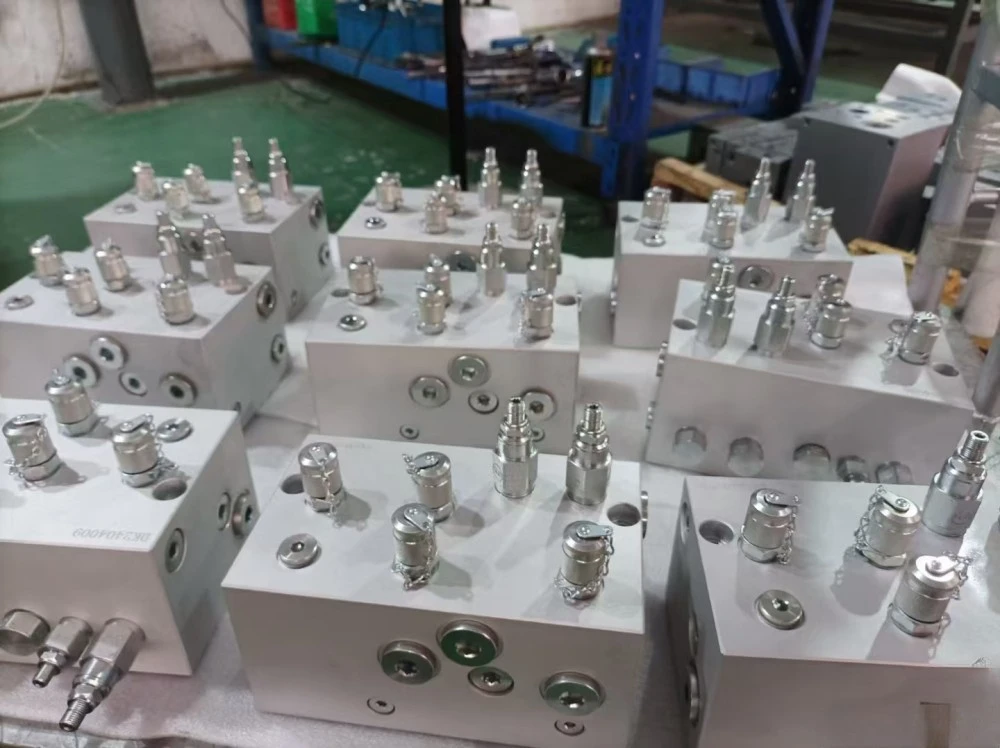

Montaj hidraulic prelucrat CNC

Fitingul hidraulic prelucrat CNC este un fiting hidraulic care conectează furtunuri, tuburi, pompe, supape și cilindri într-un sistem hidraulic. Pare simplu – un corp metalic cu filete și o față de etanșare – dar funcționează în condiții brutale: presiuni de la 50 la 400+ bar, variații de temperatură, vibrații și fluid hidraulic care găsește orice cale de scurgere, așa cum apa găsește o fisură.

Sarcina fitingului este de a sigila. Fie că este vorba de un filet JIC 37°, un ORFS (etanșare cu inel O), un filet paralel BSPP sau un filet conic NPT, geometria de etanșare este prelucrată cu precizie micronică. O suprafață de etanșare din rotundă cu 0,02 mm este un fiting care plânge. Un fir cu o rădăcină ruptă este un fiting care suflă sub presiune. Acesta este motivul pentru care calitatea prelucrării nu este un „drăguț de avut” aici – este o problemă de siguranță.

Caracteristici și beneficii cheie ale fitingurilor hidraulice prelucrate CNC

Suprafețe de etanșare prelucrate, nu „destul de bune” Conul evazat de 37°, canelura inelului O și fețele scaunului sunt prelucrate cu toleranțe controlate (unghiul scaunului ±0,5°, finisarea suprafeței Ra 0,8μm max). O suprafață de etanșare adecvată este cea care menține 350 de bari în interiorul țevii și în afara camerei de echipamente.

Fire curate, ascuțite Firele sunt tăiate sau rulate la 6g/6H cu profil complet - fără rădăcini rupte, fără creste răsturnate. Filetele conice (NPT/BSPT) sunt verificate cu calibre inelare L1/L2 pentru a garanta o îmbinare etanșă, fără scurgeri.

Încredere testată la presiune Testăm fitingurile la presiunea de lucru nominală de 1,5 ori pe loturile eșantionate și fiecare fiting este inspectat vizual și dimensional. Pentru aplicații critice, este disponibilă testarea la presiune 100%.

Material potrivit pentru fluid Oțel carbon zincat pentru sisteme standard de ulei mineral; inoxidabil 316 pentru alimente, fluide marine și agresive; alamă pentru servicii pneumatice de joasă presiune și apă. Materialul potrivit previne coroziunea galvanică și defecțiunea prematură.

Curățenia pe care o puteți specifica Fitingurile sunt curățate cu ultrasunete și ambalate conform specificațiilor dumneavoastră de curățenie – inclusiv clasele de curățenie ISO 4406 pentru sisteme sensibile servo și proporționale.

Specificațiile produsului

Aplicații tipice

În calitate de producător și furnizor de fitinguri hidraulice prelucrate CNC, Tuoyuan Metal furnizează fitinguri în vrac la prețuri directe din fabrică pentru:

Hidraulica mobilă — excavatoare, încărcătoare, mașini agricole

Sisteme hidraulice industriale — prese, mașini de turnat prin injecție, mașini-unelte

Circuite hidraulice utilaje constructii

Sisteme hidraulice marine și offshore (inoxidabil 316)

Linii de fluide de prelucrare a alimentelor și farmaceutice

Bancuri de testare, sisteme de lubrifiere și circuite pneumatice

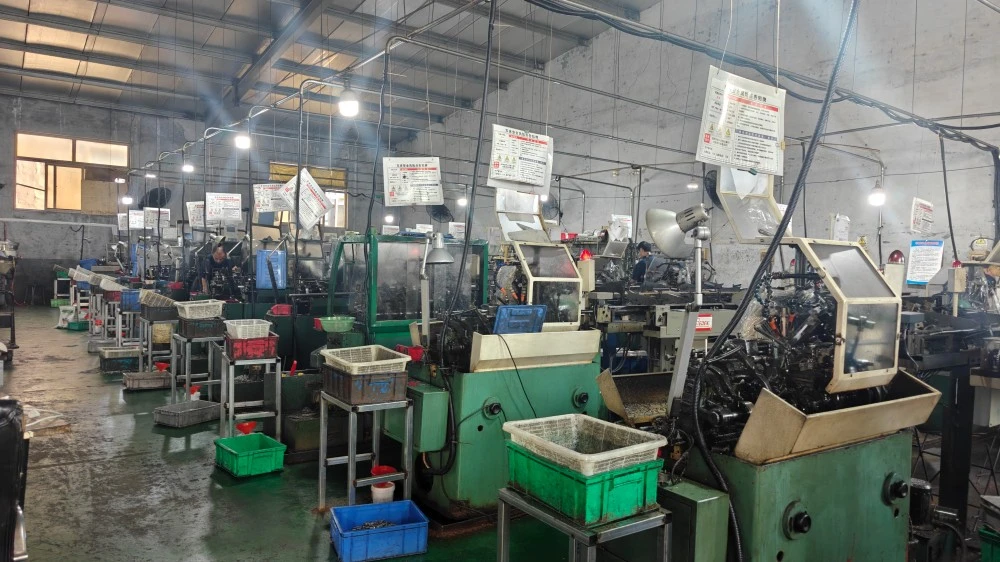

Procesul de producție

Fitingurile hidraulice sunt prelucrate din stocul de bare pe strunguri CNC - adesea într-un singur ciclu de prindere. Corpurile hexagonale sunt rotite, găurite, filetate, iar geometria de etanșare (con evazat, canelura pentru inel O sau conic) este tăiată cu unelte dedicate. Abordarea cu o singură instalare este cea care ține suprafața de etanșare concentrică cu filetul.

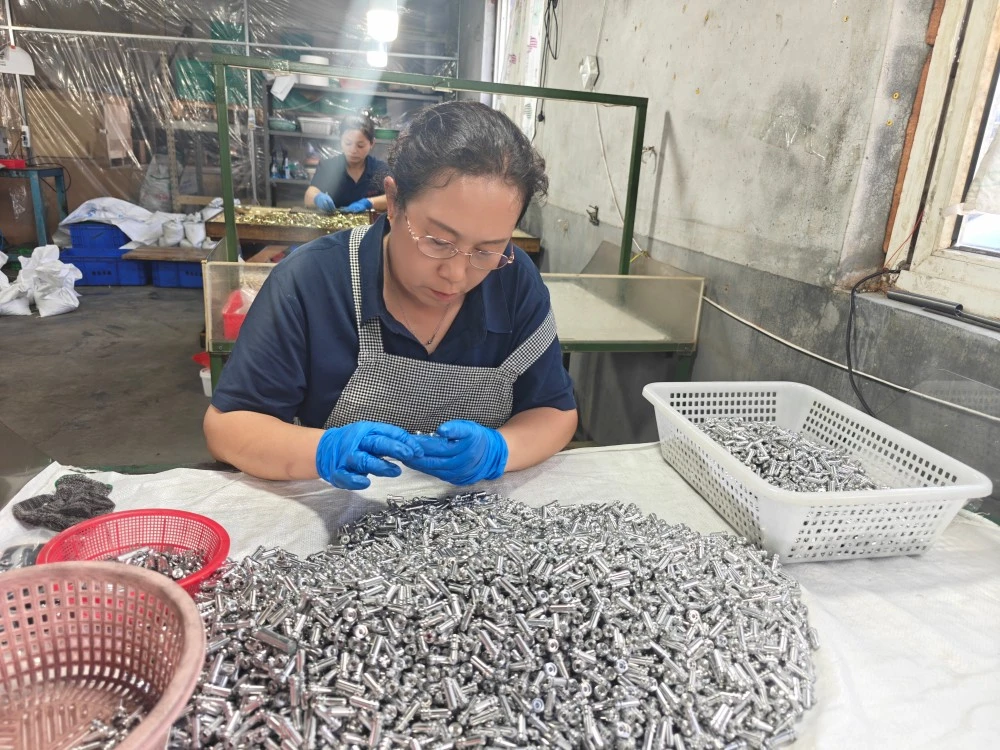

După prelucrare, fitingurile sunt debavurate - critice pe fețele de etanșare - apoi sunt tratate la suprafață (zincare, zinc-nichel sau pasivizare). Fitingurile sunt curățate cu ultrasunete pentru a îndepărta așchiile și reziduurile, apoi inspectate: calibrarea filetului, verificarea unghiului scaunului, măsurarea dimensională și testarea presiunii prelevate.

De ce să alegeți Tuoyuan Metal

Precizie de prelucrare acolo unde contează Strungurile noastre CNC au o precizie de poziționare repetată de ≤±0,003 mm și prelucram în mod obișnuit la ±0,01 mm pe fitinguri - banda de toleranță care menține suprafețele de etanșare adevărate și filetele curate.

Deceniu de expertiză în prelucrarea metalelor Peste 10 ani în piese strunjite de precizie, cu o fabrică de 5.000 m², 20 de strunguri CNC și o capacitate anuală de 100 de milioane de piese. Am prelucrat fiecare standard de montaj din acest catalog – de multe ori.

Răspuns de calitate de 48 de ore Dacă se găsește o problemă, răspundem în termen de 48 de ore și ne asumăm responsabilitatea completă a compensației conform acordului. Acest angajament, onorat în mod constant, este motivul pentru care 95% dintre clienții noștri recomandă.

Documentație gata de export Certificatele de materiale, rapoartele de inspecție și înregistrările testelor de presiune sunt livrate cu fiecare comandă. Coordonarea inspecției terță parte disponibilă.

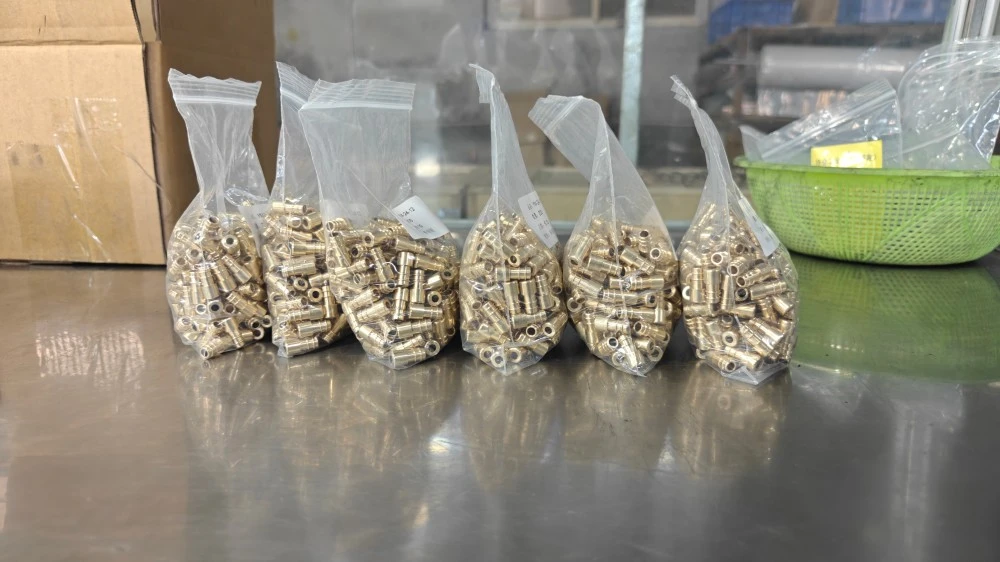

Ambalare și transport

Fitingurile sunt curățate, protejate împotriva coroziunii și ambalate în pungi de polietilenă, cutii de carton sau cutii din lemn de export. Transport expres, aerian și maritim disponibil din portul Qingdao. Documentație: Factură comercială, Lista de ambalare, Conosament, Certificat de origine, Certificat de testare a materialelor. Pentru prețuri de montaj hidraulic prelucrat CNC, comenzi în vrac sau o cotație, contactați echipa noastră de export.

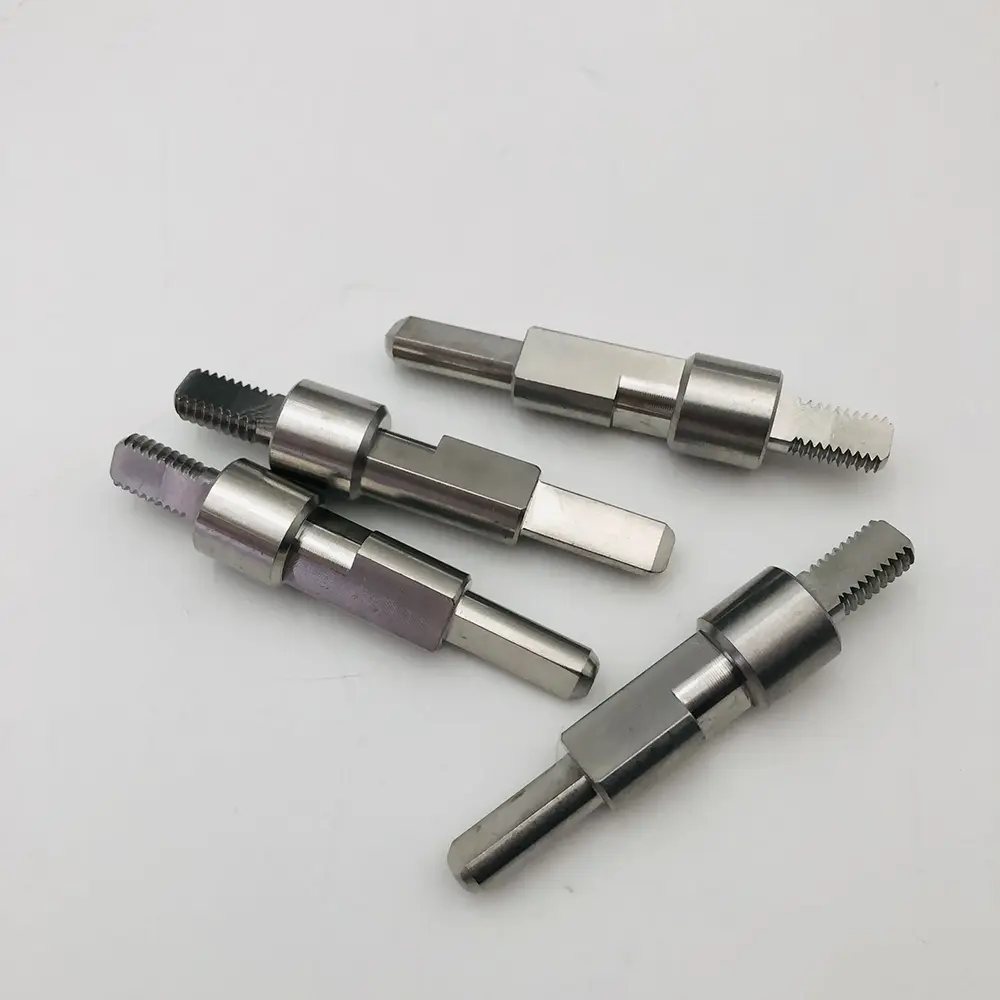

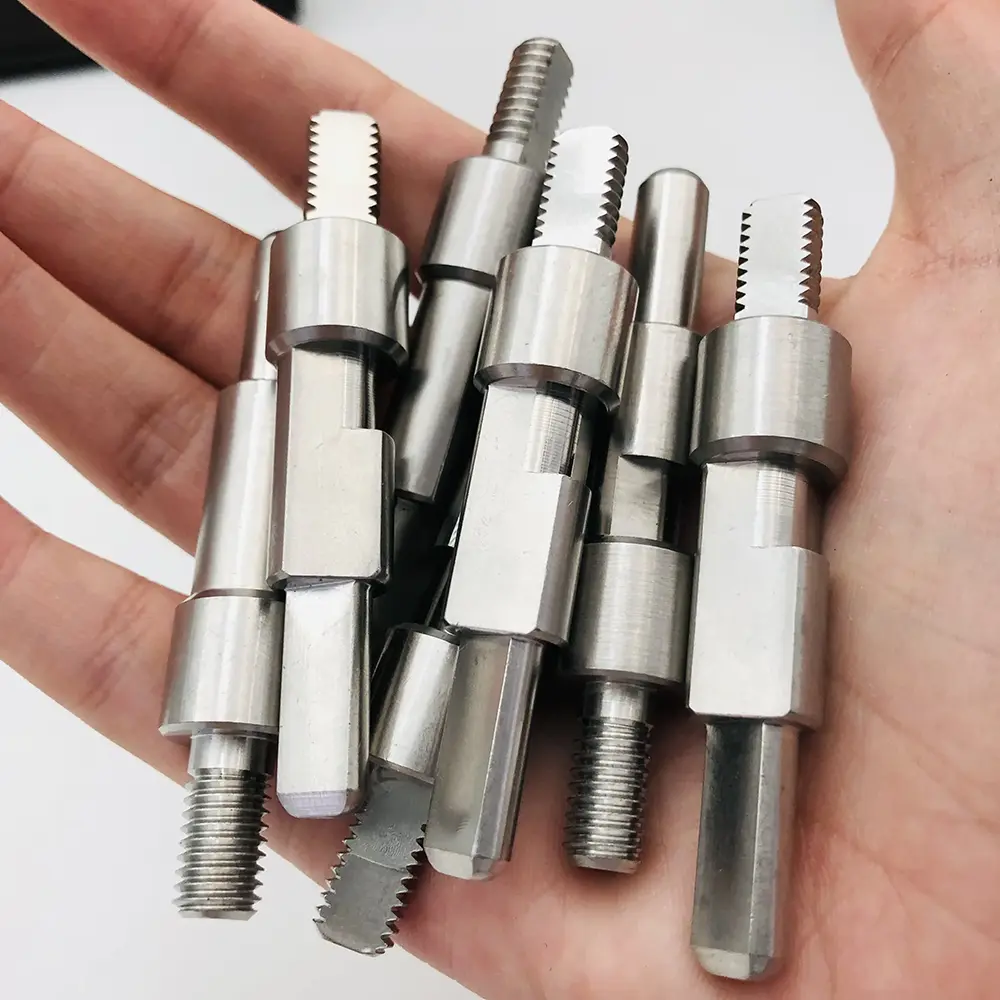

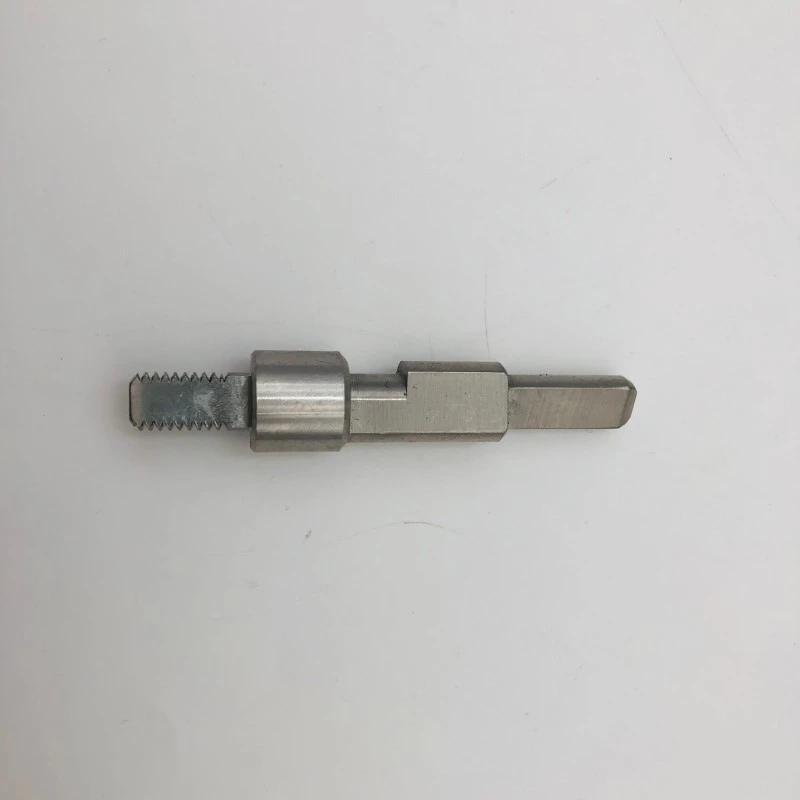

Arbore filetate de înaltă precizie pentru echipamente industriale

Client: Producator European de Echipamente Hidraulice

Industrie: Fluid Power & Industrial Automation

Material: oțel inoxidabil / oțel carbon

Proces: strunjire CNC de precizie, frezare, filetare și tratament termic

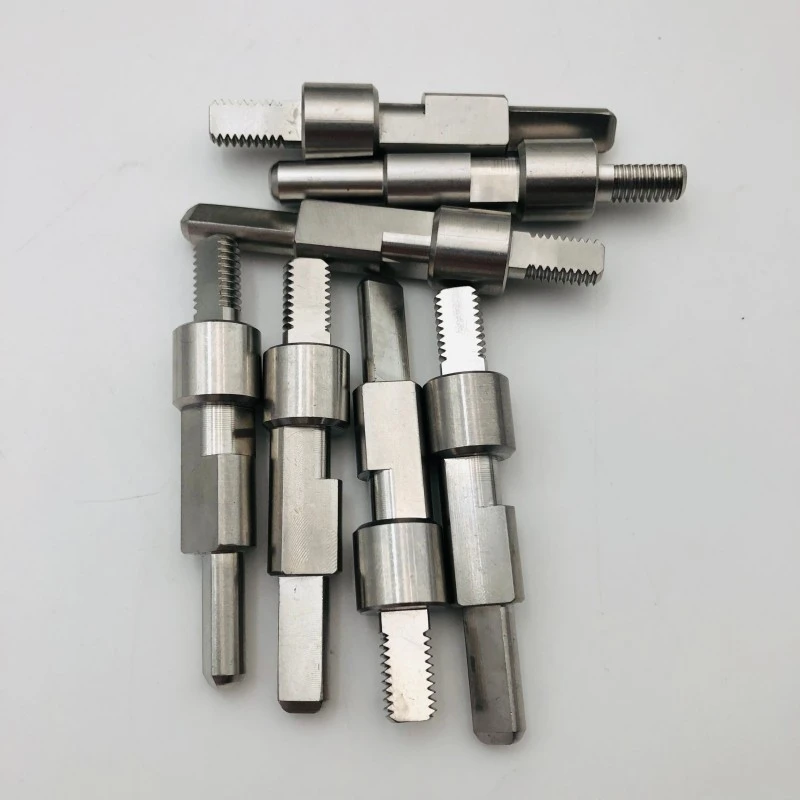

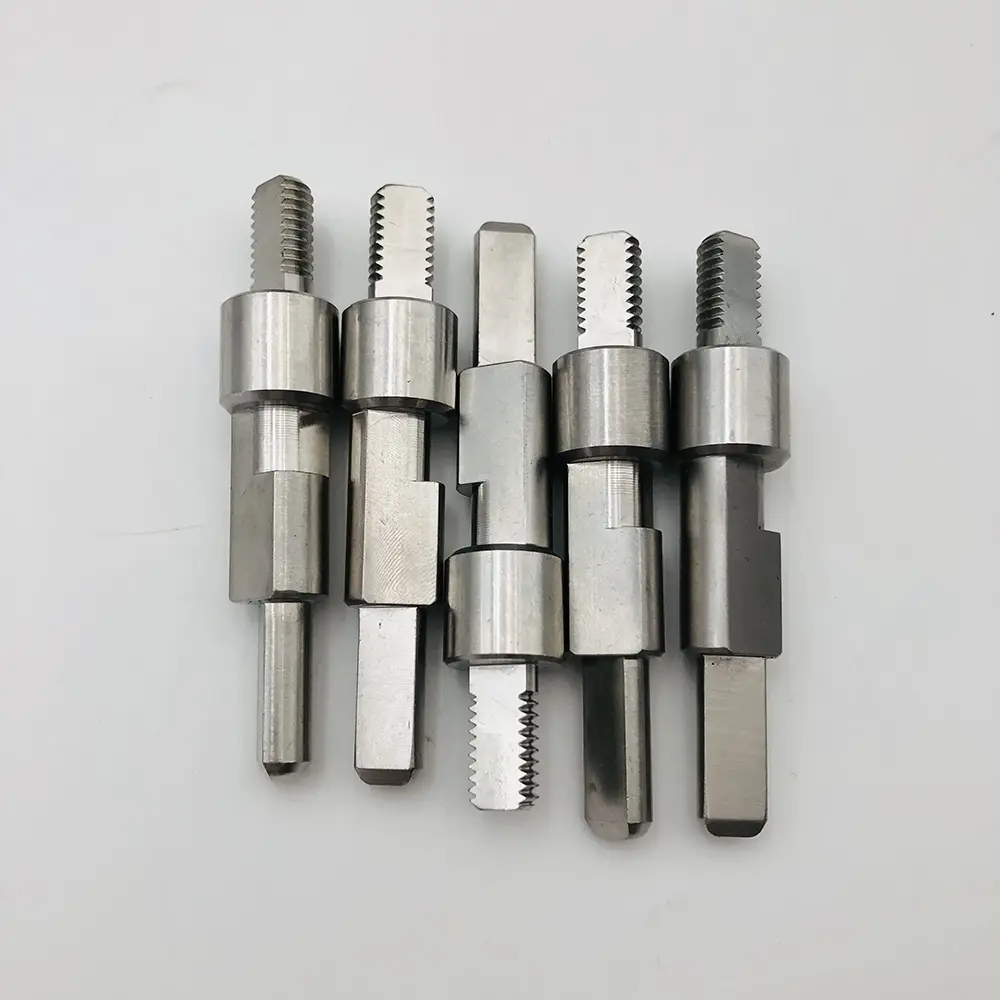

Clientul a cerut arbori filetați personalizați cu mai multe trepte, cu toleranțe strânse și finisare netedă a suprafeței pentru a preveni scurgerile și uzura mecanică în ansamblurile hidraulice de înaltă presiune. Componentele standard ale pieței nu și-au îndeplinit cerințele specifice de cuplu și aliniere.

Folosind mașini elvețiene de strunjire CNC cu mai multe axe și mașini de frezat de precizie, am fabricat arbori personalizați cu profile exacte de filet și caracteristici frezate plat conform desenelor tehnice ale clientului. Înainte de expediere a fost aplicat un control strict al calității, inclusiv testarea 100% calibrul filetului și verificările rugozității suprafeței.

FAQ

Î: Ce standard de montare ar trebui să folosesc?

R: Depinde de regiunea dvs. și de capetele furtunurilor: JIC este comun în America de Nord, BSP în Europa/Asia, DIN metric în Germania, ORFS unde vibrațiile și performanța fără scurgeri contează. Trimiteți-ne fitingurile sau desenele dvs. curente și vom identifica standardul și vom furniza fitinguri potrivite.

Î: Ce presiune pot suporta fitingurile dvs.?

R: Fitingurile standard au o presiune de lucru de 350 bar; configurații de înaltă presiune de până la 630 bar. Testăm sub presiune loturile eșantionate la 1,5x presiunea nominală.

Î: Puteți furniza fitinguri din oțel inoxidabil pentru uz alimentar sau maritim?

R: Da — fitingurile SUS316 cu finisaj de pasivare sunt disponibile pentru aplicații alimentare, marine și farmaceutice. Certificate de material furnizate.

Î: Oferiți fitinguri personalizate pe desen?

R: Da, fitingurile complet personalizate sunt specialitatea noastră. Trimiteți un desen sau un eșantion și vom prelucra la geometria dvs. exactă, inclusiv configurațiile de porturi personalizate.

Î: Care este MOQ-ul dvs. și timpul de livrare a fitingurilor hidraulice prelucrate CNC?

R: Mostre: 3-5 zile, MOQ flexibil. Productie: medie 15 zile. Transport maritim din Qingdao sau expres pentru comenzi mici urgente.
